Скользящие опоры — один из ключевых элементов трубопроводных систем, обеспечивающий их долговечность и безопасную работу. От правильной установки таких опор зависит не только геометрия трассы, но и отсутствие напряжений, деформаций и повреждений труб при эксплуатации.
Разберёмся, как выполняется установка скользящих опор трубопроводов, какие правила нужно соблюдать и почему качество опорных элементов играет решающую роль.
Что такое скользящая опора и зачем она нужна?

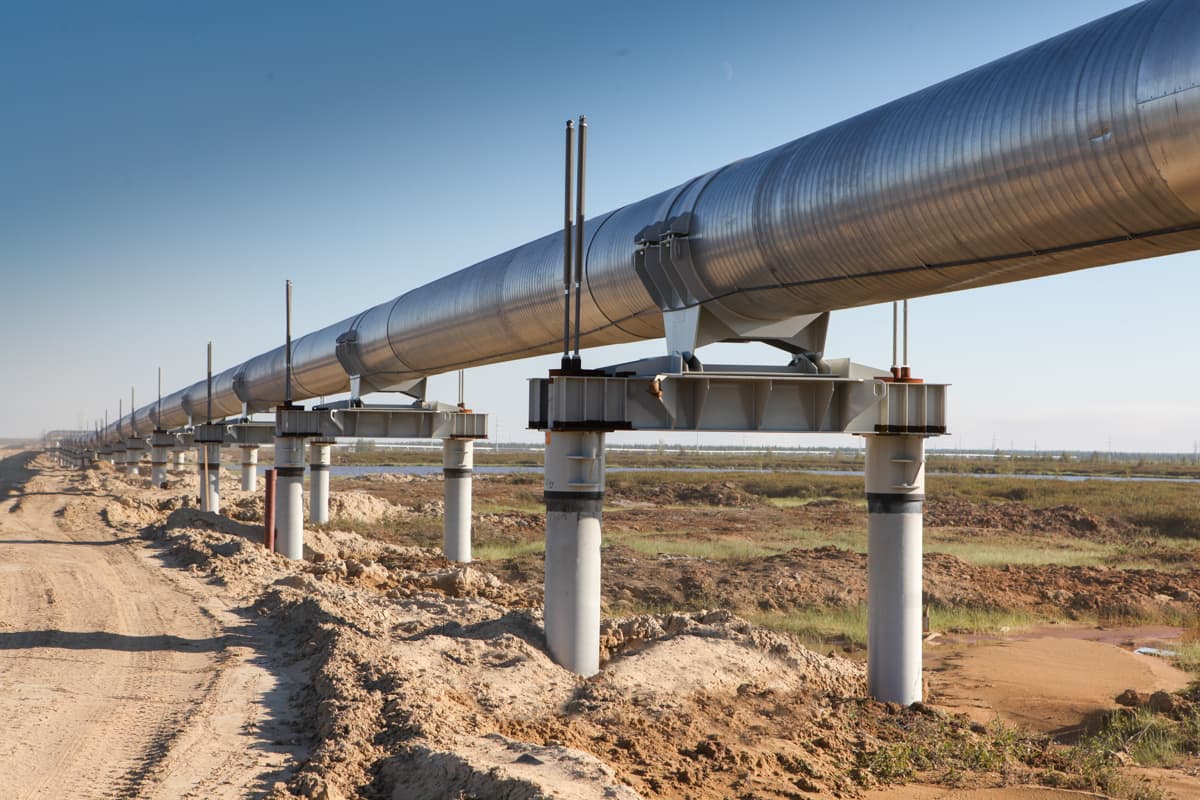

Скользящая опора — это элемент, который поддерживает трубопровод и одновременно позволяет ему свободно перемещаться в осевом направлении. Такое движение необходимо для компенсации температурных расширений металла.
Без скользящих опор трубы в процессе нагрева и охлаждения испытывают внутренние напряжения, что приводит к трещинам, смещению стыков и разрушению изоляции.
Монтаж скользящих опор — это установка элементов, которые обеспечивают трубопроводу свободное температурное перемещение без передачи лишних усилий на конструкцию.
Принцип работы скользящей опоры
Принцип прост: труба опирается на металлическую или полимерную площадку, часто с антипригарным покрытием (например, фторопластовым).
При изменении температуры труба удлиняется или укорачивается, а опора позволяет ей скользить по поверхности без деформации.
Основные функции таких опор:
- поддержка веса трубопровода;
- компенсация линейных перемещений;
- предотвращение изломов и провисаний;
- снижение вибраций и шумов.
Виды и конструктивные особенности
Скользящие опоры бывают нескольких типов:
- плоские — простейшие, для горизонтальных участков;
- роликовые — используются на длинных магистралях, где важна плавность движения;
- сферические и подвижные конструкции — применяются на объектах с повышенной температурой и давлением.
Материалы опор подбираются с учётом условий эксплуатации: углеродистая сталь, нержавеющая, оцинкованная, с антикоррозионным покрытием или фторопластовыми вставками.
Монтаж и установка скользящих опор трубопроводов
Установка скользящих опор выполняется в соответствии с проектной документацией и требованиями ГОСТ 14911–82 и СНиП 2.04.12–86.
Основные этапы монтажа:
- Разметка мест установки. Опоры размещаются с шагом, зависящим от диаметра и массы трубы (например, для труб Ø108 мм — около 3,5–4 м).
- Подготовка основания. Поверхность должна быть ровной, очищенной от коррозии и загрязнений.
- Крепление опоры. Применяется сварное или болтовое соединение, в зависимости от типа конструкции.
- Проверка подвижности. После установки проверяют лёгкость хода трубы по опоре — не должно быть заеданий.
- Фиксация направляющих. При необходимости устанавливаются ограничители, которые не мешают осевому смещению.
Корректно выполненный монтаж скользящих опор исключает сдвиги и деформации даже при многократных температурных циклах.
Крепление скользящей опоры трубопровода: нюансы
Крепление скользящей опоры трубопровода зависит от конструктивного решения:
- на металлических конструкциях используют сварку по ГОСТ 5264-80;
- для сборных систем — болтовое соединение с анкерными шпильками;
- при монтаже в тепловых сетях — установка на специальные скользящие подушки с фторопластом или графитовой смазкой.
Важно соблюдать зазор между трубой и элементами крепления — он обеспечивает свободное движение при расширении.
Также нельзя допускать перекосов: ось опоры должна совпадать с осью трубопровода.
Типичные ошибки при установке скользящих опор
- Жёсткая фиксация трубы. Приводит к растрескиванию сварных швов и разрушению изоляции.
- Отсутствие смазки или антифрикционного слоя. Увеличивает сопротивление скольжению и нагрузку на трубу.
- Неправильный шаг установки. Слишком большое расстояние между опорами вызывает провисание.
- Невыдержанная высота. Нарушает уклон и дренаж трубопровода.
Такие ошибки сокращают срок службы всей системы, даже если использованы качественные материалы.
Почему важно выбирать сертифицированные опоры
Скользящие опоры работают в условиях постоянной нагрузки, перепадов температур и влажности. Поэтому важно, чтобы элементы соответствовали требованиям ГОСТ 14911–82 и имели подтверждённое качество металла и сварных соединений.
Компания «ВШ-РемСтройСнаб» предлагает сертифицированные опоры, направляющие и крепёжные элементы для трубопроводов различного диаметра. Продукция проходит контроль прочности и износостойкости, что обеспечивает надёжность конструкции на протяжении всего срока эксплуатации.
Заключение
Установка скользящих опор — это не просто технический процесс, а залог стабильной работы трубопроводной системы.
Правильно подобранные и смонтированные опоры:
- компенсируют температурные деформации;
- уменьшают нагрузку на сварные швы;
- продлевают срок службы труб и изоляции.
Главное правило — монтаж должен выполняться строго по нормам и с применением качественных комплектующих.
