В этой статье разберём, какие основные типы трубопроводной арматуры существуют, виды по назначению, а также что такое запорная арматура и для чего предназначена в быту и на производстве.
Ни одна инженерная система — будь то водопровод, отопление, канализация или промышленный трубопровод — не обходится без арматуры. Эти устройства незаметны на первый взгляд, но именно они управляют потоками жидкости и газа, обеспечивают стабильность давления, блокируют обратные токи и предохраняют от аварий. Арматура — это «нервная система» трубопровода, отвечающая за контроль, безопасность и бесперебойную работу оборудования.
В этой статье мы разберёмся, что входит в понятие трубопроводной и запорной арматуры, какие функции она выполняет, как классифицируется по назначению и конструкции, и какие требования предъявляются к её эксплуатации в быту и на производстве.
Что такое трубопроводная арматура?
Трубопроводная арматура — это общее название устройств, которые управляют движением рабочей среды в инженерных системах. Она необходима для пуска, регулировки, перекрытия и перенаправления потока, а также для защиты оборудования от избыточного давления и предотвращения аварийных ситуаций. Несмотря на внешнюю простоту, арматура выполняет ключевую роль в надёжности всей магистрали — от бытового водопровода до промышленных сетей высокого давления.
Её функции охватывают широкий спектр задач: от включения и отключения отдельных участков до защиты от обратного хода среды и контроля параметров в режиме реального времени.
По нормативам ГОСТ 24856-2014 и ГОСТ 356-80 арматура классифицируется по нескольким признакам: по назначению, конструкции, типу привода и условиям применения. Технические характеристики подбираются индивидуально под каждый объект. Диаметр условного прохода может варьироваться от 6 до 2000 мм, рабочее давление — от 0,1 до 40 МПа, температурный диапазон — от –60 °C до +600 °C. В зависимости от среды и назначения корпуса делают из стали, чугуна, латуни, нержавеющей стали или пластика.
Таким образом, трубопроводная арматура — это не вспомогательный элемент, а активный компонент системы, от которого напрямую зависит безопасность и эффективность её работы.
Классификация по назначению
Функциональное назначение определяет тип арматуры. В большинстве систем встречаются следующие виды:
- Запорная — предназначена для полного перекрытия потока;
- Регулирующая — обеспечивает контроль расхода и давления;
- Предохранительная — предотвращает перегрузку системы, сбрасывая лишнее давление;
- Обратная — блокирует обратное течение среды;
- Распределительная и смесительная — направляет потоки между разными участками системы;
- Защитная — автоматически перекрывает участок в случае повреждений или аварии.Каждый из этих типов имеет подвиды и специализированные конструкции, которые подбираются исходя из параметров среды и задач системы.
Запорная арматура: назначение и конструкция
Запорная трубопроводная арматура — это кран, задвижка или клапан, задача которых — полностью открыть или перекрыть поток.
В системах водоснабжения, отопления и промышленного трубопровода запорная арматура выполняет простую, но жизненно важную функцию — полностью открывает или перекрывает поток среды. В отличие от регулирующей арматуры, она не управляет объёмом и скоростью, а лишь блокирует движение при необходимости.
Чаще всего запорная арматура используется для изоляции отдельных участков трубопровода во время ремонта, отключения оборудования или проведения профилактических работ. Её задача — обеспечить полную герметичность и предотвратить протечки даже при высоком давлении.
Конструкция таких устройств включает прочный корпус, затвор (чаще в форме шара, клина или диска), шпиндель, систему уплотнений и привод. Привод может быть ручным (вентиль, маховик) или автоматизированным — электрическим, пневматическим или гидравлическим, в зависимости от условий эксплуатации.
Среди преимуществ запорной арматуры — простота конструкции, высокая надёжность и возможность работы в широком диапазоне температур и давлений.
Распространённые виды запорной арматуры
Разновидностей много, но в инженерной практике чаще всего применяются:
- Шаровые краны — обеспечивают быстрое и герметичное перекрытие, подходят для воды, отопления, газа;
- Задвижки — используются на трубопроводах большого диаметра, особенно в магистралях и сетях водоснабжения;
- Запорные клапаны — применяются там, где требуется высокая плотность закрытия при давлении, например, в химической промышленности или на нефтегазовых объектах.
Типы соединения запорной арматуры
Чтобы устройство надёжно интегрировалось в систему, важно выбрать правильный способ подключения. По ГОСТ 33259-2015 различают:
- муфтовое соединение — характерно для бытовых трубопроводов малого диаметра (до DN 50);
- фланцевое — наиболее распространённый промышленный стандарт;
- межфланцевое — подходит для дисковых клапанов и компактных устройств;
- сварное — используется в системах с высоким давлением;
- цапковое — обеспечивает быстроразъёмное соединение, удобно при обслуживании и демонтаже.
Выбор способа присоединения зависит от диаметра трубопровода, давления, характера рабочей среды и условий технического обслуживания.
Предохранительная и обратная арматура
Безопасность трубопроводной системы напрямую зависит от арматуры, реагирующей на критические ситуации. Два типа выполняют эту задачу — предохранительная и обратная.
Предохранительная арматура (клапаны и мембранные устройства) вступает в работу при превышении допустимого давления в системе. Её задача — сбросить избыточное давление и предотвратить разрушение оборудования. Такие устройства обязательны на всех линиях с избыточным давлением — это регламентировано ГОСТ 12.2.085-2002 и ПБ 03-576-03.
Обратная арматура, в свою очередь, защищает от возврата среды. Это особенно важно для насосных станций, стояков, систем горячего водоснабжения. Устройства работают автоматически: поток прижимает запорный элемент, но при попытке обратного движения — перекрывает проход.
Типы обратных клапанов трубопроводной арматуры: пружинные, шаровые, створчатые, лепестковые. Выбор зависит от состава среды, направления потока и ограничений по монтажу.
Характеристики
Чтобы арматура работала эффективно, важно учитывать её параметры при подборе:
- Рабочее давление (PN) — подбирается с запасом прочности;
- Температурный диапазон — от –40 °C до +400 °C в зависимости от среды;
- Материал — латунь, сталь, нержавейка, чугун или фторопласт, в зависимости от химической агрессивности;
- Тип привода — ручной, редукторный, электромеханический, пневматический или гидравлический.
Эксплуатация, гидроиспытания и обслуживание арматуры
Перед вводом в эксплуатацию любая арматура проходит гидроиспытания на прочность и герметичность. По ГОСТ 356-80 и ПБ 10-573-03:
- давление испытания должно превышать рабочее в 1,25–1,5 раза;
- выдержка под нагрузкой — не менее 5 минут;
- после успешной проверки изделие маркируется и допускается к работе.
Эксплуатация требует регулярного обслуживания. Проводится осмотр состояния уплотнений, смазка движущихся частей, очистка от накипи и грязи. Рекомендуется вести учёт циклов включения/выключения — это помогает заранее планировать замену изношенных элементов.
По техническим регламентам визуальный осмотр выполняется раз в квартал, а капитальный ремонт — каждые 5 лет.
Где применяется трубопроводная арматура?
Область применения трубопроводной арматуры охватывает как бытовые, так и промышленные объекты. В жилых системах водоснабжения это краны, фильтры, обратные клапаны, затворы и редукторы давления. Они устанавливаются в санузлах, кухнях, котельных, обеспечивая контроль и безопасность при эксплуатации систем.

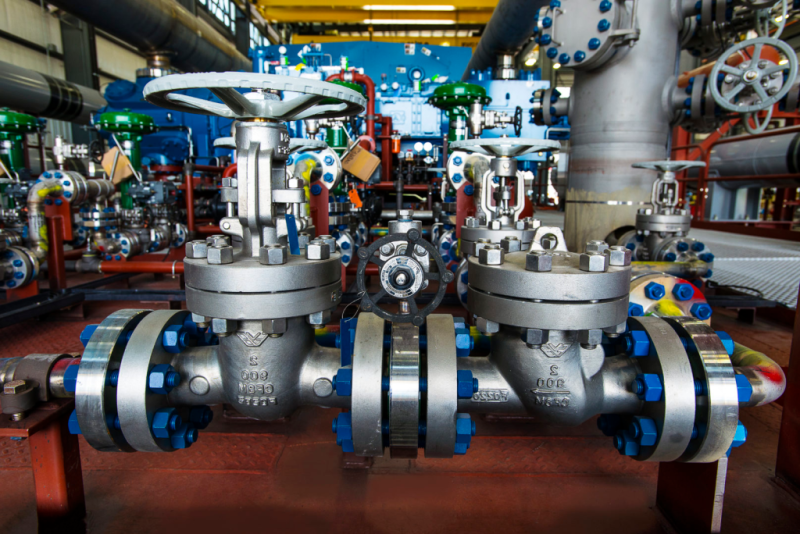

В промышленности арматура становится более специализированной. Здесь используются фланцевые и межфланцевые конструкции, регулирующие и предохранительные клапаны, автоматические приводы и устройства с повышенной герметичностью. Они работают в условиях высокого давления, перепадов температур и агрессивных сред.
Материалы подбираются строго по составу и температуре среды. Так, для холодной и горячей воды чаще применяют латунь и нержавейку, для пара — стальные и чугунные корпуса, а для кислот и щёлочей — нержавеющую сталь в сочетании с фторопластовыми уплотнителями.
Часто задаваемые вопросы
Чем отличается запорная арматура от регулирующей?
Запорная работает по принципу «открыто/закрыто», тогда как регулирующая позволяет точно изменять объём и скорость потока.
Какие бывают типы трубопроводной арматуры?
Ключевые виды: запорная, регулирующая, предохранительная, обратная и распределительно-смесительная.
Какие правила эксплуатации обязательны?
Минимум — регулярные визуальные осмотры, периодические гидроиспытания, очистка, смазка и контроль герметичности соединений.
Можно ли заменить задвижку шаровым краном?
Да, если совпадают рабочие параметры — диаметр, давление и характеристика среды. В бытовых системах это распространённая замена.
Когда пора менять клапан?
Если обнаружена течь, затруднённое управление, коррозия корпуса или заедание механизма — пора проводить замену.
Заключение
Трубопроводная и запорная арматура — это не просто элементы трубной разводки, а критически важные узлы, от которых зависит безопасность, эффективность и срок службы инженерных систем. От бытовой магистрали до промышленного комплекса — грамотно подобранная и установленная арматура позволяет управлять потоками, защищать оборудование и предотвращать аварии.
