Швеллер: виды, размеры, применение и сравнение

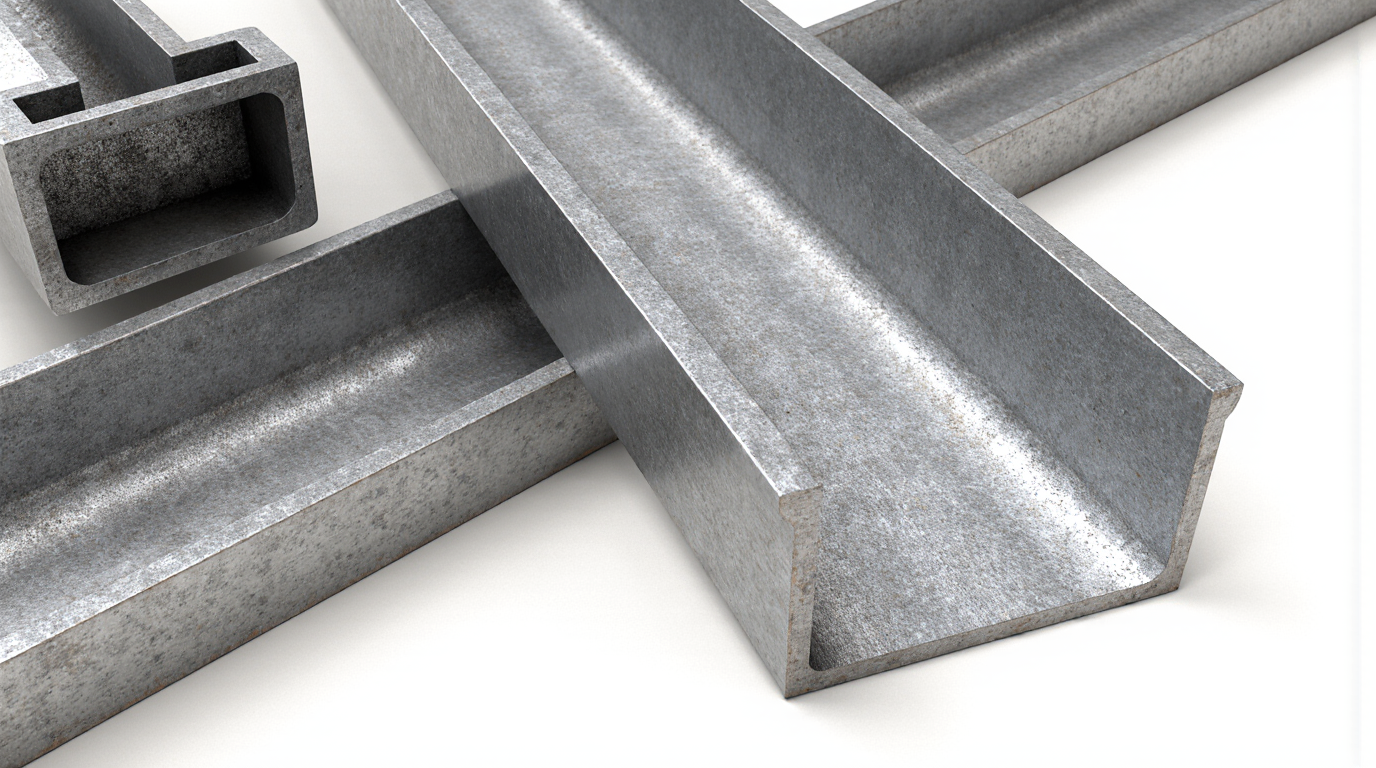

Швеллер — это тип металлопроката с П-образным профилем, применяемый для создания несущих и конструктивных элементов в промышленности и строительстве. В строительных проектах швеллер используют для рам, колонн, опор, ферм и перекрытий.

В зависимости от проекта инженер или закупщик выбирает швеллер по типу, размерам и марки стали. Понимание конструктивных особенностей, размеров и стандартов изготовления позволяет корректно подобрать металл, минимизировать расход материала и обеспечить безопасную эксплуатацию конструкции.

Ключевые моменты:

• Швеллер служит для создания несущих элементов с устойчивостью к нагрузкам.
• Основные параметры, влияющие на выбор: форма полок, размеры, масса и материал (сталь по ГОСТ 8240-97, 19425-74 и ТУ производителя).
• Правильный выбор швеллера сокращает риск деформаций и повышает эффективность строительства и монтажа.

Конструкция и материалы швеллера

Швеллер состоит из трёх основных элементов:

1. Стенка – вертикальная часть профиля, воспринимает основную нагрузку на изгиб и сжатие.

2. Полки – горизонтальные элементы сверху и снизу стенки. Их ширина и угол наклона определяют прочность и устойчивость к изгибу.

3. Фланцы – соединяют стенку с полками, обеспечивая распределение нагрузки.

Материалы и стандарты

Швеллер изготавливают из конструкционной углеродистой стали, чаще всего:

• по ГОСТ 8240-97 — горячекатаный швеллер, стандартные размеры и марки стали;
• по ГОСТ 19425-74 — гнутый швеллер, применяется в металлоконструкциях со специфической геометрией;
• по ТУ производителя — для нестандартных размеров или марок стали.

Марки стали обычно указываются в обозначении швеллера, например: ст3сп, ст3пс, 09Г2С, что позволяет оценить предел текучести и пригодность для конкретного проекта.

Типы полок

• П-образные (параллельные) – полки параллельны, нагрузка распределяется равномерно;
• У-образные (уклонные) – полки с уклоном, уменьшает вес металлопроката при сохранении несущей способности.

Виды швеллеров и их обозначения

Швеллеры классифицируются по методу производства и форме полок, что напрямую влияет на их несущую способность и область применения.

1. По способу изготовления:

• Горячекатаный – изготовляется на прокатных станах при высокой температуре. Отличается высокой точностью размеров, ровной поверхностью и высокой прочностью. Используется в несущих конструкциях, опорах и фермах.
•  Гнутый – производится из листа холодным или горячим способом, затем сворачивается в П-образный профиль. Применяется там, где необходимы нестандартные размеры или облегчённые конструкции.

2. По форме полок:

• Швеллер П (параллельные полки) – полки параллельны друг другу. Обеспечивает равномерное распределение нагрузки и удобен для сварки и сборки конструкций.
• Швеллер У (уклонные полки) – полки имеют наклон относительно стенки, что снижает массу швеллера при сохранении несущей способности, но требует более точного расчета при монтаже.

3. Обозначение швеллера

Маркировка включает: высоту профиля (h), ширину полки (b), толщину стенки (s), тип полки (П или У). Например: Швеллер 20П – высота 200 мм, параллельные полки.

4. Практическая рекомендация для выбора типа:

• П-образный – оптимален для рам, колонн и конструкций, где важна простота соединения и равномерная нагрузка.
• У-образный – подходит для конструкций с ограничениями по массе или при необходимости облегчённых несущих элементов.

Размеры и расчёт швеллеров

Стандартные размеры швеллеров

Размеры швеллеров регламентируются ГОСТ 8240-97 для горячекатаных и ГОСТ 19425-74 для гнутых. Основные параметры:

Расчёт швеллера

Для инженерных расчётов учитываются: масса, момент инерции, сопротивление изгибу.

• Масса 1 м (кг) = масса металла на единицу длины, указывается в ГОСТ.
• Момент инерции I (см⁴) и сопротивление изгибу W (см³) определяют, какую нагрузку швеллер выдержит без критического прогиба.

Пример расчёта:

Где h — высота профиля, b — ширина полки. Для точного расчёта используют формулы ГОСТ или программные расчётные комплексы.

Практическая рекомендация

Закупщик или инженер должен выбирать швеллер, исходя из:

1. Высоты и толщины профиля — определяет несущую способность.

2. Длины пролёта — влияет на прогиб.

3. Марки стали — предел текучести и условия эксплуатации.

Сравнение с другими профилями

Швеллер часто сравнивают с другими видами металлопроката, чтобы определить оптимальный вариант для конструкции.

Швеллер vs двутавр

• Двутавр имеет Н-образный профиль и большую несущую способность при одинаковой массе, особенно на длинных пролетах.
• Швеллер удобен для рамных и колонных конструкций, где нагрузка частично поддерживается стенками или примыкающими элементами.

Прогиб: двутавр показывает меньший прогиб под одинаковой нагрузкой, швеллер больше подвержен изгибу, особенно при небольших размерах.
Применение: швеллер используется там, где нагрузка не критична, или для усиления и соединения конструкций.

Швеллер vs профиль прямоугольный/квадратный

• Прямоугольный профиль проще в сварке и изготовлении деталей, но имеет меньшую устойчивость к изгибу в вертикальной плоскости.
• Швеллер эффективнее при изгибе вдоль стенки и при монтаже металлических рам и ферм.

Практическая рекомендация: выбор зависит от нагрузки, направления приложения силы и длины пролёта.

Применение швеллеров

Швеллеры применяются в самых разных областях строительства и промышленности:

• Строительство и монтаж металлоконструкций: каркасы зданий, колонны, фермы, опоры мостов.
• Энергетика: опоры для линий электропередач, конструкции под оборудование.
• Промышленные объекты: рамы станков, конвейеры, опоры для трубопроводов.
• Специфические конструкции: лестницы, платформы, козырьки, несущие элементы перекрытий.

Выбор типа швеллера зависит от:

• Необходимой несущей способности и нагрузки.
• Геометрии конструкции (параллельные или уклонные полки).
• Ограничений по массе и стоимости.

Заключение

Швеллер является универсальным металлопрокатом, который широко используется для несущих и конструктивных элементов в строительстве и промышленности. Его выбор определяется не только формой полок — П или У, но и размерами, толщиной стенки, длиной пролёта и характером нагрузки. Марка стали и соответствие ГОСТ или ТУ также играют ключевую роль в обеспечении безопасной эксплуатации конструкции. В проектах, где требуется максимальная несущая способность и минимальный прогиб, иногда предпочтительнее использовать двутавр, однако в большинстве случаев швеллер остаётся удобным и экономичным решением для каркасов, опор и рам.

Ассортимент швеллеров компании доступен на странице: Швеллеры, где можно ознакомиться видами, техническими характеристиками.
