Что такое регулятор давления
Регулятор давления представляет собой устройство трубопроводной арматуры, предназначенное для автоматического поддержания заданного давления рабочей среды на выходе при колебаниях давления на входе. Работа регулятора основана на механическом взаимодействии элементов конструкции с потоком среды и не требует внешнего источника питания.
Основной задачей регулятора давления является компенсация изменений входного давления и ограничение давления в downstream-участке системы до установленного значения. В зависимости от исполнения регуляторы применяются для воды, газа, пара и сжатого воздуха в инженерных и технологических сетях.
Использование регулятора давления позволяет обеспечить заданные рабочие параметры перед оборудованием и снизить нагрузку на элементы системы при переменных режимах эксплуатации.
Где применяется регулятор давления
Регуляторы давления используются в системах, где рабочие параметры среды изменяются в процессе эксплуатации и требуется поддержание фиксированного давления на отдельном участке трубопровода. Область применения определяется типом среды, диапазоном давлений и требованиями к стабильности выходных параметров.
Инженерные и строительные системы
В системах водоснабжения регулятор давления устанавливается на вводе в здание или перед отдельными потребителями. Это необходимо при подключении к сетям с повышенным или нестабильным давлением, а также при наличии участков с разными расчётными параметрами. Регулятор ограничивает давление до значения, допустимого для трубопроводов, санитарно-технической арматуры и измерительных приборов.
В системах теплоснабжения регуляторы давления применяются в тепловых пунктах и распределительных узлах. Их используют для поддержания давления теплоносителя в заданных пределах при изменении режимов работы насосного оборудования и тепловых нагрузок. Это особенно актуально для протяжённых сетей и объектов с несколькими контурами.
Промышленность и энергетика
В промышленности регуляторы давления применяются в технологических трубопроводах для воды, пара, газа и сжатого воздуха. Они устанавливаются перед оборудованием, чувствительным к изменениям давления, а также в узлах распределения среды между несколькими потребителями.
В пневматических системах регулятор давления используется для задания рабочего давления на отдельных линиях при общем источнике сжатого воздуха. В энергетических установках регуляторы давления применяются для разделения участков сети с различными режимами работы и поддержания заданных параметров перед регулирующей и запорной арматурой.
Выбор области применения и места установки регулятора давления определяется схемой системы, расчётными параметрами и условиями эксплуатации.
Устройство регулятора давления
Конструкция регулятора давления определяется типом рабочей среды, диапазоном давлений и требованиями к точности регулирования. При этом большинство регуляторов имеют схожую базовую компоновку, обеспечивающую автоматическое изменение проходного сечения в зависимости от давления в системе.
К основным элементам регулятора давления относятся:
1) Корпус
Выполняется из металла и служит для размещения внутренних элементов. Корпус имеет входной и выходной патрубки для подключения к трубопроводу и рассчитан на рабочее давление, указанное в технической документации.
2) Запорный элемент (клапан)
Обеспечивает изменение проходного сечения. Положение клапана напрямую влияет на давление рабочей среды на выходе из регулятора.
3) Пружина
Создаёт усилие, противоположное давлению рабочей среды. Жёсткость пружины определяет диапазон регулируемого давления и используется при настройке.
4) Мембрана или поршень
Воспринимает давление рабочей среды и передаёт усилие на клапан. Мембранные исполнения применяются в системах с требованиями к более точному регулированию, поршневые — при повышенных давлениях и нагрузках.
5) Регулировочный винт
Используется для изменения предварительного сжатия пружины и задания требуемого выходного давления.

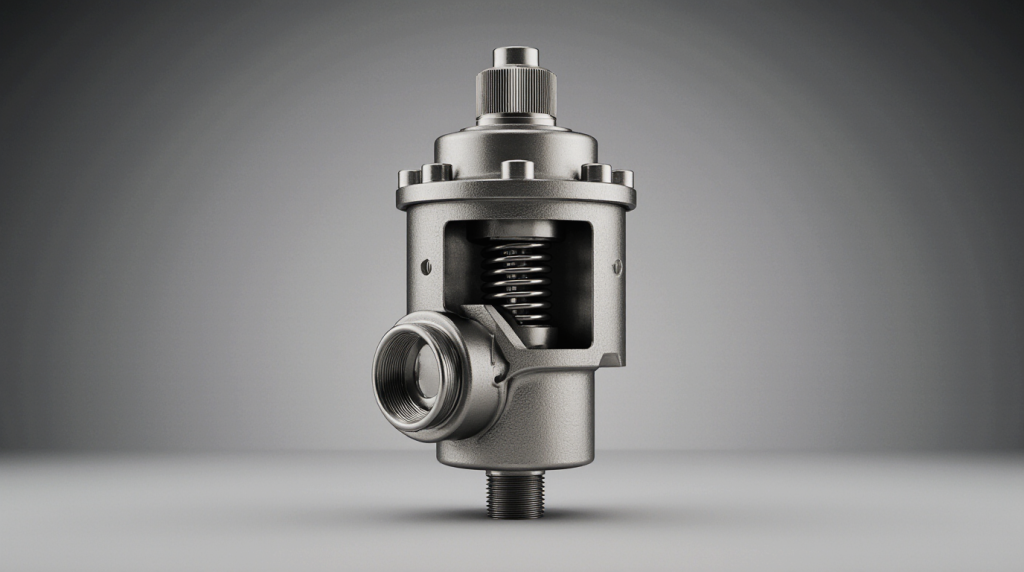

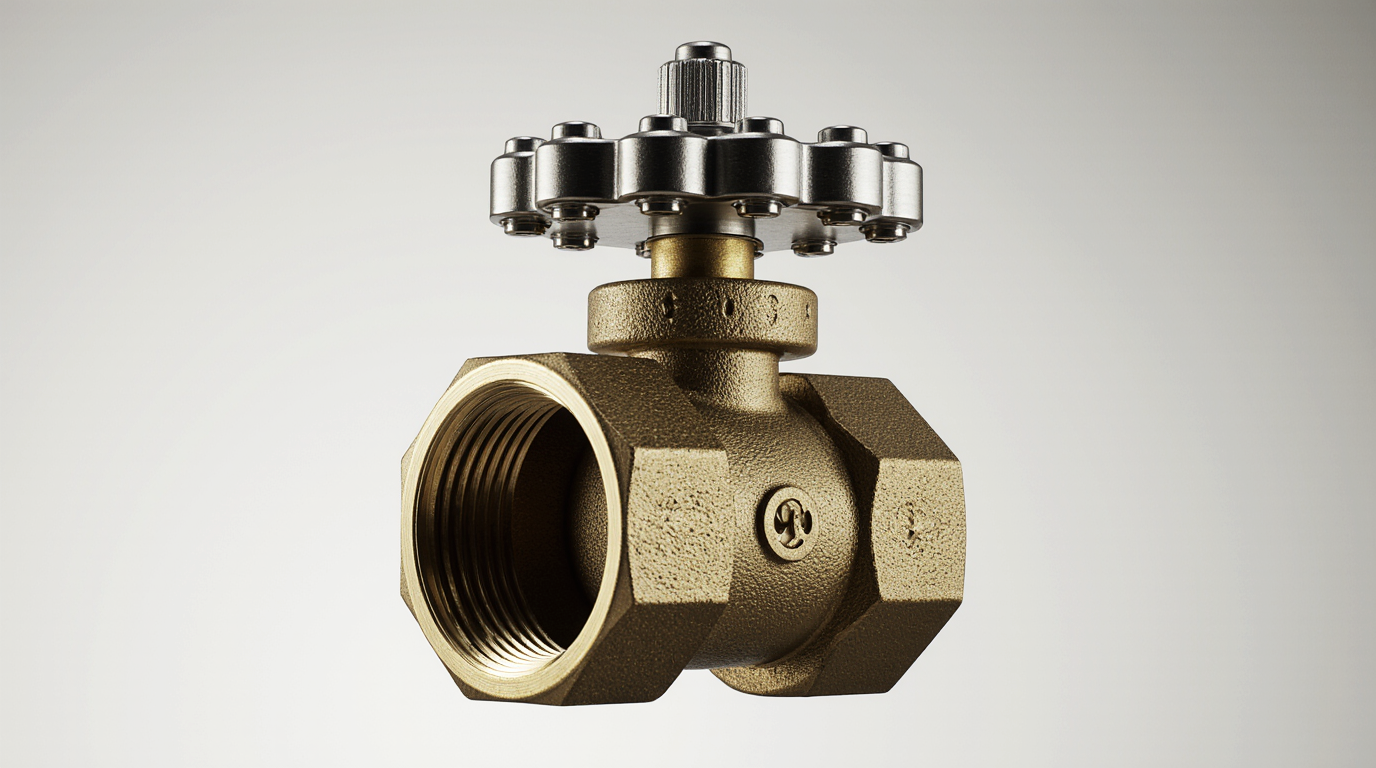

С точки зрения компоновки легко определить, как выглядит регулятор давления: корпус с патрубками для подключения к трубопроводу, регулировочный винт в верхней части и, при необходимости, место под установку манометра.
Для контроля параметров на выходе часто применяется манометр, устанавливаемый непосредственно на корпус регулятора или на выходном участке трубопровода. Он используется при настройке и проверке соответствия фактического давления заданным значениям.
Принцип работы регулятора давления
Принцип работы регулятора давления основан на уравновешивании усилия пружины и давления рабочей среды, воздействующего на мембрану или поршень. Изменение давления на выходе приводит к перемещению чувствительного элемента и соответствующему изменению положения клапана.
Когда давление на выходе ниже заданного значения, усилие пружины преобладает. Клапан приоткрывается, увеличивая проходное сечение и обеспечивая рост давления. При превышении установленного значения давление рабочей среды воздействует на мембрану или поршень, преодолевает усилие пружины и смещает клапан в сторону закрытия. В результате давление на выходе снижается до заданного уровня.
Именно так реализуется схема, по которой работает регулятор давления в большинстве инженерных и промышленных систем, независимо от типа рабочей среды.
Прямого и непрямого действия
Регуляторы давления прямого действия используют энергию рабочей среды для перемещения клапана. Такие устройства имеют простую конструкцию и применяются в системах с умеренными требованиями к точности регулирования.
Регуляторы непрямого действия используют управляющее давление, подаваемое на отдельный элемент конструкции. Это позволяет управлять клапаном большего диаметра и работать в системах с повышенными расходами и давлением.
Непрерывное и прерывное регулирование
В режиме непрерывного регулирования положение клапана изменяется плавно в зависимости от давления на выходе. Такой принцип применяется в системах, где требуется постоянное поддержание заданных параметров.
Прерывное регулирование предполагает поочерёдное открытие и закрытие клапана при достижении установленных значений давления. Этот режим используется в системах с менее жёсткими требованиями к стабильности выходных параметров.
Виды регуляторов давления

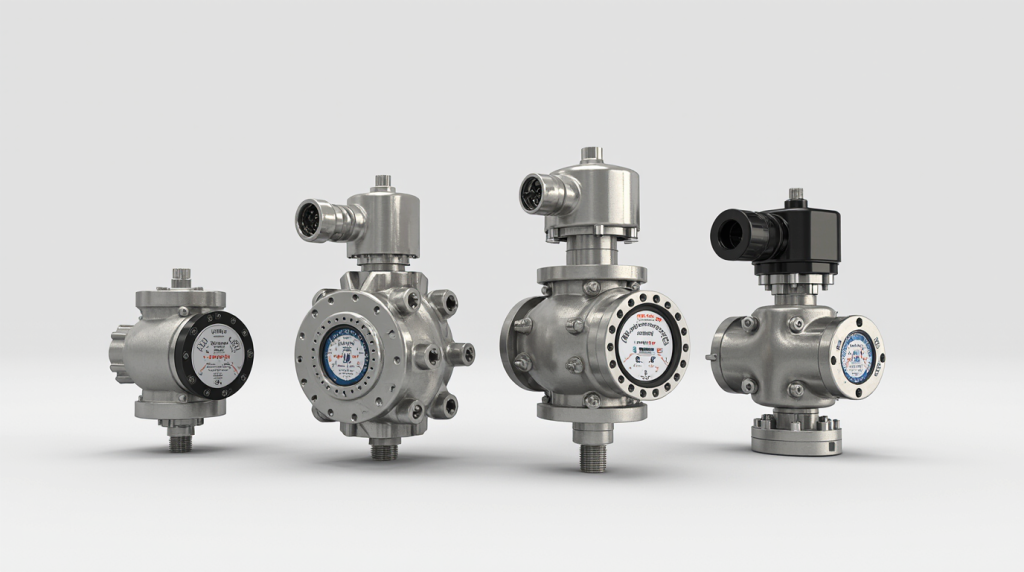

Регуляторы давления отличаются конструкцией и принципом действия. Выбор зависит от среды, диапазона давления и требований к точности. Основные типы:
1) Мембранные регуляторы
Основа конструкции — гибкая мембрана, которая изменяет положение клапана при изменении давления на выходе. Применяются в системах водоснабжения, отопления, газоснабжения и сжатого воздуха. Подходят для режимов с относительно небольшими перепадами давления, требуют выбора материала мембраны под среду.
2) Поршневые регуляторы
Регулирование происходит за счёт перемещения поршня под действием давления среды и пружины. Применяются в промышленности и технологических установках, где нужны большие перепады давления и высокая прочность. Имеют более сложную конструкцию и большие габариты.
3) Регуляторы перепада давления
Поддерживают заданную разницу между входным и выходным давлением. Используются в системах отопления и водоснабжения для стабилизации расхода и предотвращения гидравлического дисбаланса при изменении нагрузки.
4) Компактные исполнения
Модульные регуляторы с интегрированным корпусом и регулировочным механизмом. Применяются там, где важны размеры и скорость монтажа, например в распределительных узлах и небольших установках. Обычно имеют ограничение по пропускной способности.
Настройка и регулировка регулятора давления
Правильная настройка регулятора давления обеспечивает стабильную работу системы и снижает риск преждевременного выхода оборудования из строя. Основная задача — установить требуемое давление на выходе и обеспечить устойчивость регулирования при изменении расхода.
Как отрегулировать регулятор давления
Процесс настройки обычно включает следующие шаги:
1) Подготовка
- убедиться в чистоте фильтра и отсутствии загрязнений в линии;
- проверить исправность манометра и корректность его установки;
- обеспечить стабильную подачу среды (без резких скачков расхода).
2) Установка исходного значения
- перевести регулятор в минимальное положение (обычно полностью «закрыто»);
- обеспечить стабильный поток среды.
3) Плавное увеличение давления
- постепенно увеличивать настройку до требуемого значения;
- контролировать показания манометра на выходе и стабильность давления.
4) Фиксация настройки
- после достижения нужного давления дать системе стабилизироваться.
- зафиксировать положение регулировочного элемента (если предусмотрен стопор);
Как настроить регулятор под рабочие параметры
При настройке важно учитывать:
- Диапазон давления (выходное давление должно быть в пределах, указанных в паспорте регулятора);
- Перепад давления (превышение допустимого перепада увеличивает нагрузку на клапан и сокращает ресурс);
- Температура среды (влияет на упругость мембраны и пружины, особенно в горячей воде и парах);
- Характер расхода (при резких изменениях расхода давление может колебаться, поэтому настройку проводят по типичным режимам работы);
- Качество среды (наличие примесей ускоряет износ клапанного узла, поэтому при необходимости устанавливают фильтр).
Снятие, разборка и обслуживание регулятора давления
Регулярное обслуживание регулятора давления снижает риск аварий и сохраняет точность регулирования. Частота техобслуживания зависит от среды, качества фильтрации и режима эксплуатации.
Как снять регулятор давления
Перед демонтажем необходимо:
1) Остановить подачу среды
- закрыть запорные клапаны до и после регулятора;
- снизить давление в линии до безопасного уровня (если предусмотрено системой).
2) Снять нагрузку
- отключить потребителей, если это требуется по регламенту;
- убедиться, что давление в системе стабилизировано.
3) Отключить регулятор
- ослабить соединения на входе и выходе;
- снять регулятор, сохранив прокладки и уплотнения для повторной установки (если они пригодны).
Как разобрать регулятор давления
Разборка выполняется в следующей последовательности:
1) Снятие крышки и регулировочного узла
- ослабить фиксатор регулировочного винта;
- снять крышку и демонтировать пружину (если она есть).
2) Доступ к клапанному узлу
- разобрать корпус и извлечь клапан с седлом;
- проверить состояние уплотнений и поверхности седла.
3) Проверка мембраны или поршня
- оценить состояние мембраны (наличие трещин, деформаций, следов износа);
- проверить подвижность поршня и отсутствие заеданий.
Проверка и обслуживание
При обслуживании регулятора рекомендуется:
- Проверить герметичность. Уплотнения и седло должны обеспечивать отсутствие утечек при рабочем давлении.
- Оценить состояние мембраны/поршня. При наличии повреждений заменять узел в соответствии с рекомендациями производителя.
- Очистить фильтр. Если регулятор снабжен встроенным фильтром или в линии установлен сетчатый фильтр, его нужно очистить или заменить.
- Смазка и сборка. В местах, где это предусмотрено, использовать смазку, совместимую с рабочей средой. Сборку проводить в обратном порядке, контролируя правильность установки прокладок и уплотнений.
- Проверка работы после установки. После монтажа регулятора провести пробный запуск и проверить стабильность выходного давления.
Как выбрать регулятор давления
Выбор регулятора давления начинается с понимания условий эксплуатации и требований к системе. Ниже приведены основные критерии, которые помогают подобрать устройство под конкретный объект.
Основные критерии подбора
1) Среда и её свойства. Регулятор выбирается по типу среды (вода, газ, воздух, пар) и её характеристикам: температура, агрессивность, наличие механических примесей, вязкость. Материал мембраны, уплотнений и корпуса должен соответствовать среде и температурному режиму.
2) Диапазон входного и выходного давления. Важно, чтобы максимальное входное давление было выше давления в магистрали, а регулируемый диапазон совпадал с требуемыми параметрами системы.
3) Перепад давления. Необходимо учитывать максимальный перепад между входом и выходом. При больших перепадах выбирают регуляторы, рассчитанные на повышенные нагрузки, или используют ступенчатую схему регулирования.
4) Пропускная способность. Расход среды определяет требуемый проходной диаметр и коэффициент пропускной способности. При недостаточной пропускной способности возможны потери давления и нестабильность регулирования.
5) Точность и устойчивость регулирования. Для систем с критическими параметрами (например, в технологических линиях) важны минимальные колебания давления при изменении расхода. В таких случаях выбирают регуляторы с меньшей погрешностью и более стабильной характеристикой.
6) Условия монтажа и обслуживания. Учитываются габариты, способ подключения (фланцевое/резьбовое), доступность для обслуживания и возможность установки манометров.
Отличия требований для разных систем
Инженерные системы (вода, отопление, газ)
Для зданий и инфраструктуры важны компактность, простота монтажа и возможность работы при переменных режимах. Часто критичны шум и вибрации, поэтому выбирают регуляторы с устойчивой характеристикой.
Промышленность и энергетика
В технологических линиях требования выше: нужны устройства, рассчитанные на большие перепады давления, высокие температуры и агрессивные среды. Также важны возможность ремонта, замены узлов и наличие запасных частей.
Заключение
Регулятор давления — элемент автоматической трубопроводной арматуры, обеспечивающий поддержание заданного давления на участке системы при изменении входного давления. В инженерных и технологических сетях его применение ограничивает нагрузку на трубопроводы и оборудование, снижает риск гидравлических ударов и поддерживает стабильность режима при переменных расходах.
В статье рассмотрены основные конструктивные решения регуляторов, принцип действия на основе уравновешивания усилия пружины и давления среды, различия регуляторов прямого и непрямого действия, режимы непрерывного и прерывистого регулирования, типовые виды регуляторов, а также базовые правила настройки, обслуживания и проверки работоспособности.
