Современные трубопроводные системы — это не просто трубы, а целые инженерные конструкции, где каждая деталь влияет на долговечность и безопасность эксплуатации. Одним из важных элементов таких систем являются опорно-направляющие кольца (ОНК) — детали, обеспечивающие правильное положение трубопровода и компенсирующие тепловые деформации.
Назначение опорно-направляющих колец
Главная задача ОНК — удержание трубопровода в проектном положении при температурных колебаниях и давлении среды внутри трубы.
При нагреве металл расширяется, и трубопровод стремится сместиться. Если не ограничить это движение, появляются деформации, трещины, а в утеплённых системах — повреждения изоляции.
Опорно-направляющее кольцо фиксирует трубу, но не мешает ей перемещаться вдоль оси — за счёт скольжения внутри кожуха или по направляющей поверхности. Таким образом, оно совмещает функции опоры и направляющего элемента.

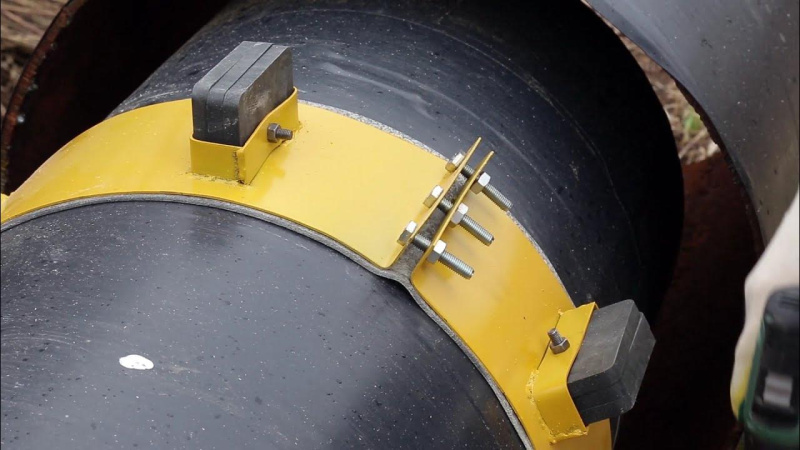

Принцип работы и конструкция ОНК
Конструкция опорно-направляющего кольца зависит от диаметра и назначения трубопровода, но включает несколько обязательных элементов:
- наружное и внутреннее кольца;
- опорные планки или втулки;
- антикоррозионное покрытие;
- иногда — термоизолирующие прокладки.
Между внутренним и внешним кольцом создаётся зазор, позволяющий трубе свободно перемещаться при изменении температуры.
Для герметичности применяются уплотнительные элементы, устойчивые к влаге и высоким температурам.
ОНК изготавливаются из углеродистой или нержавеющей стали, в зависимости от среды транспортировки. Для трубопроводов с изоляцией предусмотрены опорно-направляющие кольца для предизолированных труб, соответствующие требованиям ГОСТ 30732-2020.
Установка опорно-направляющих колец
Установка опорно-направляющих колец выполняется в строгом соответствии с проектом.
Расположение ОНК рассчитывается так, чтобы обеспечить контроль направления движения труб при нагреве и предотвратить их изгиб.
Основные правила монтажа:
- кольца устанавливаются в местах изменения направления или на прямых участках с заданным шагом;
- ось кольца должна совпадать с осью трубопровода;
- сварка и крепёж выполняются без перекосов;
- после установки проверяется лёгкость хода подвижной части.
При монтаже в подземных или надземных теплотрассах применяются направляющие опоры и ограничители, работающие совместно с ОНК. Такая схема обеспечивает стабильность трубопровода при сезонных и эксплуатационных нагрузках.
Где применяются ОНК?
ОНК для трубопроводов используются в системах:
- теплоснабжения (в предизолированных и надземных трассах);
- водоснабжения и канализации;
- химической и нефтегазовой промышленности;
- технологических линий с высокой температурой или давлением.
В каждом случае кольца выполняют одну задачу — удерживать трубу в проектном положении и направлять её движение при тепловом расширении.
Без таких элементов трубопровод быстро теряет геометрию, а в местах стыков появляются разрушения изоляции и протечки.
Преимущества применения опорно-направляющих колец
Использование ОНК обеспечивает:
- устойчивость трассы при температурных колебаниях;
- защиту изоляционного слоя и оболочки трубы;
- продление срока службы всей системы;
- снижение нагрузки на сварные и опорные узлы.
Кроме того, кольца позволяют уменьшить количество неподвижных опор, что сокращает металлоёмкость конструкции и упрощает монтаж.
Особенности выбора
При подборе ОНК важно учитывать:
- тип и диаметр трубы;
- температуру рабочей среды;
- тип изоляции и кожуха;
- способ прокладки — подземный, надземный или каналовый.
Для предизолированных систем выбираются изделия с термостойкими прокладками и антикоррозионным покрытием.
Также стоит обращать внимание на точность изготовления — даже небольшой перекос кольца приводит к заеданию трубы и потере подвижности.
Качественные ОНК для трубопроводов
Надёжные опорно-направляющие кольца производятся из сертифицированной стали, проходят контроль геометрии и соответствуют ГОСТ 30732-2020 и СНиП 2.04.12-86.
Такие изделия обеспечивают стабильность трубопровода в течение всего срока эксплуатации.
При выборе комплектующих для инженерных систем важно сотрудничать с проверенными поставщиками. Качественные ОНК и опоры для трубопроводов можно заказать у «ВШ-РемСтройСнаб» — компании, поставляющей промышленную арматуру и элементы опорных конструкций, соответствующие российским стандартам.
Заключение
Опорно-направляющие кольца (ОНК) — это важный элемент трубопроводных систем, обеспечивающий их стабильность, надёжность и долговечность.
Они компенсируют тепловые удлинения, предотвращают смещения и защищают изоляцию от повреждений.
Корректно подобранные и установленные ОНК — залог безопасной и эффективной работы трубопроводов любого назначения.
