Обратный клапан — незаметный, но критически важный элемент инженерных систем. Его основная задача — защитить оборудование и трубопроводы от обратного потока жидкости, предотвратить гидроудары и сохранить давление в системе. Этот простой на вид механизм обеспечивает надёжность работы насосов, бойлеров и систем водоснабжения. В этом разделе разберёмся, как устроен обратный клапан, как он работает и почему так важно понимать принцип его действия.
Что такое обратный клапан и зачем он нужен?
Чтобы понять, принцип функционирования обратного клапана, нужно рассмотреть его устройство и особенности потока жидкости. Обратный клапан — это элемент запорной арматуры, который пропускает жидкость или газ только в одном направлении. При падении давления или возникновении обратного тока он автоматически закрывается, не позволяя среде двигаться в обратную сторону. Такой принцип позволяет защитить оборудование от повреждений, исключить возврат загрязнённой воды и стабилизировать давление в трубопроводе.
Применяются обратные клапаны в самых разных системах:
- в водоснабжении и отоплении жилых и коммерческих зданий;
- на насосных станциях и при обустройстве скважин;
- в канализации — для предотвращения затоплений;
- в промышленности — на магистралях с высоким давлением и агрессивными средами.
Работа и изготовление клапанов регулируется следующими нормативами:
ГОСТ 27477-87 — технические требования к обратной арматуре;
ГОСТ 24570-81 — параметры фланцевых и муфтовых моделей;
СП 30.13330.2016 — проектирование внутренних систем водоснабжения.

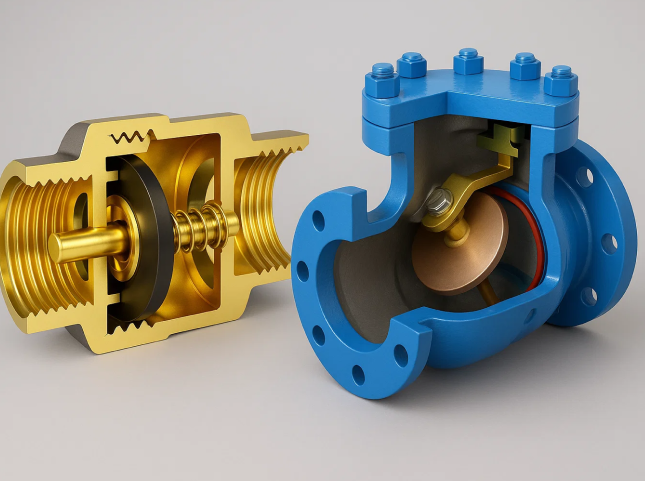

Устройство обратного клапана
Чтобы понять принцип работы, важно разобраться в конструкции. В зависимости от модели, внутри находятся следующие элементы:
- Корпус — изготовлен из латуни, нержавейки, чугуна или пластика (ПВХ, ПП);
- Запорный элемент — может быть в виде тарелки, шара, створки или диска;
- Пружина — удерживает затвор в закрытом положении до появления давления;
- Седло — опорное кольцо, в которое садится запорный элемент при закрытии.
На внешней стороне корпуса всегда указано направление потока — монтаж выполняется строго по этой стрелке.
Выбор материала корпуса зависит от среды:
- латунь — для воды и бытовых систем;
- нержавеющая сталь — для химически активных жидкостей;
- чугун — для напорных труб большого диаметра;
- пластик — в основном для канализации и линий с невысоким давлением.
Таким образом, принцип того, как работает обратный клапан для воды и насколько стабильно он поддерживает давление в системе зависит от конструкции.
Принцип действия обратного клапана
Работа обратного клапана основана на разнице давлений по обе стороны затвора. Пока давление жидкости движется в нужном направлении, оно прижимает запорный элемент к седлу, открывая проход. Поток идёт свободно, преодолевая сопротивление пружины (если она предусмотрена конструкцией).
Когда давление падает или возникает обратное течение, ситуация меняется: пружина выталкивает затвор назад, и тот перекрывает седло. Обратный ток становится невозможен. Всё происходит автоматически, без участия пользователя — именно поэтому обратный клапан называют механизмом «одностороннего действия».
Основные типы обратных клапанов
Тип конструкции напрямую влияет на то, как работает обратный клапан и в каких условиях он применяется:
- Пружинный (подъёмный). Компактный, может устанавливаться в любом положении. Часто используется сразу после насоса или счётчика.
- Шаровый. В качестве затвора — шар. Устойчив к загрязнениям, работает даже при мутной воде, подходит для систем с минимальным обслуживанием.
- Лепестковый (створчатый). Предназначен для трубопроводов большого диаметра. Даёт плавный ход, снижая риск гидроудара.
- Дисковый (межфланцевый). Лёгкий и плоский, удобен для монтажа в ограниченном пространстве.
- Канализационный. Оснащён ручным переключателем, позволяет полностью перекрыть поток вручную при необходимости.
Схема работы обратного клапана для воды
На примере насосной станции легко понять, как работает обратный клапан в бытовых условиях. Когда насос включается, давление в трубопроводе начинает расти. Под его воздействием пружина сжимается, запорный элемент (чаще всего диск) приподнимается, и вода свободно проходит через клапан. После выключения насоса давление падает — пружина выталкивает диск обратно, и он плотно садится в седло, блокируя обратный ток воды. Таким образом, жидкость не уходит обратно в колодец или скважину, а давление в системе сохраняется до следующего запуска.
Благодаря такой схеме обратный клапан защищает насос от холостого хода, предотвращает разгерметизацию системы и обеспечивает её стабильную работу в автоматическом режиме.
Распространённые ошибки монтажа
Нарушения при установке встречаются даже в простых системах. Вот ключевые причины отказов:
- установка клапана против направления потока — ориентируйтесь по стрелке на корпусе;
- засорение седла песком, окалиной, ржавчиной — особенно актуально в старых или негерметичных системах;
- неправильная ориентация — подъёмные модели рассчитаны на строго вертикальное положение;
- слишком слабый напор — при малом давлении пружина может не открыться, что полностью блокирует поток;
- несоответствие по диаметру — заниженное проходное сечение создаёт избыточное сопротивление и шум.Как проверить работу обратного клапана
Функциональность обратного клапана можно оценить даже без его демонтажа. Достаточно перекрыть воду и прислушаться — если при остановке потока слышен характерный щелчок, значит затвор сработал. Это указывает на исправность механизма. Более точная проверка возможна при снятии клапана: попробуйте вручную подать воду или воздух с разных сторон. В одну сторону поток должен проходить свободно, в обратную — блокироваться.
Если клапан «залипает» или пропускает, вероятнее всего изношена пружина или повреждено посадочное седло. Такие детали подлежат замене.
Советы по выбору
При подборе обратного клапана ориентируйтесь на среду, диаметр и условия эксплуатации. Для водоснабжения и отопления подходят латунные модели с пружиной и муфтовым соединением. В системах канализации применяют пластиковые клапаны с ручной заслонкой, позволяющей перекрыть поток вручную. Для промышленных линий под давлением — фланцевые клапаны из стали или чугуна.
Важно учитывать:
- температурную стойкость (обычно до +120 °C);
- номинальное давление (PN 10–16);
- длину прямого участка до насоса — не менее 30 см для защиты от кавитации и гидроударов.
Часто задаваемые вопросы (FAQ)
Зачем нужен обратный клапан в системе водоснабжения?
Для предотвращения обратного слива воды при выключении насоса и сохранения давления в трубопроводе.
Можно ли устанавливать клапан вертикально?
Да, если это указано в инструкции. Подъёмные клапаны работают только в вертикальном положении. Лепестковые рассчитаны на горизонтальный монтаж.
Почему клапан стучит при закрытии?
Причина — резкий перепад давления или неподходящий тип клапана. Возможно, необходимо выбрать модель с мягким ходом.
Что делать, если клапан пропускает воду обратно?
Проверьте чистоту седла, целостность пружины. При повреждении элементов — заменить.
Как часто обслуживать обратный клапан?
Минимум один раз в год. Особенно это важно при заборе воды из скважин, открытых водоёмов или старых труб.
Заключение
Принцип действия обратного клапана предельно прост: он пропускает поток только в одном направлении, автоматически блокируя обратное движение. Однако надёжность всей системы зависит не от конструкции, а от грамотного подбора и установки. Неверно выбранный тип, ошибка в диаметре или ориентации могут полностью нарушить работу узла и повлечь за собой проблемы в системе.
