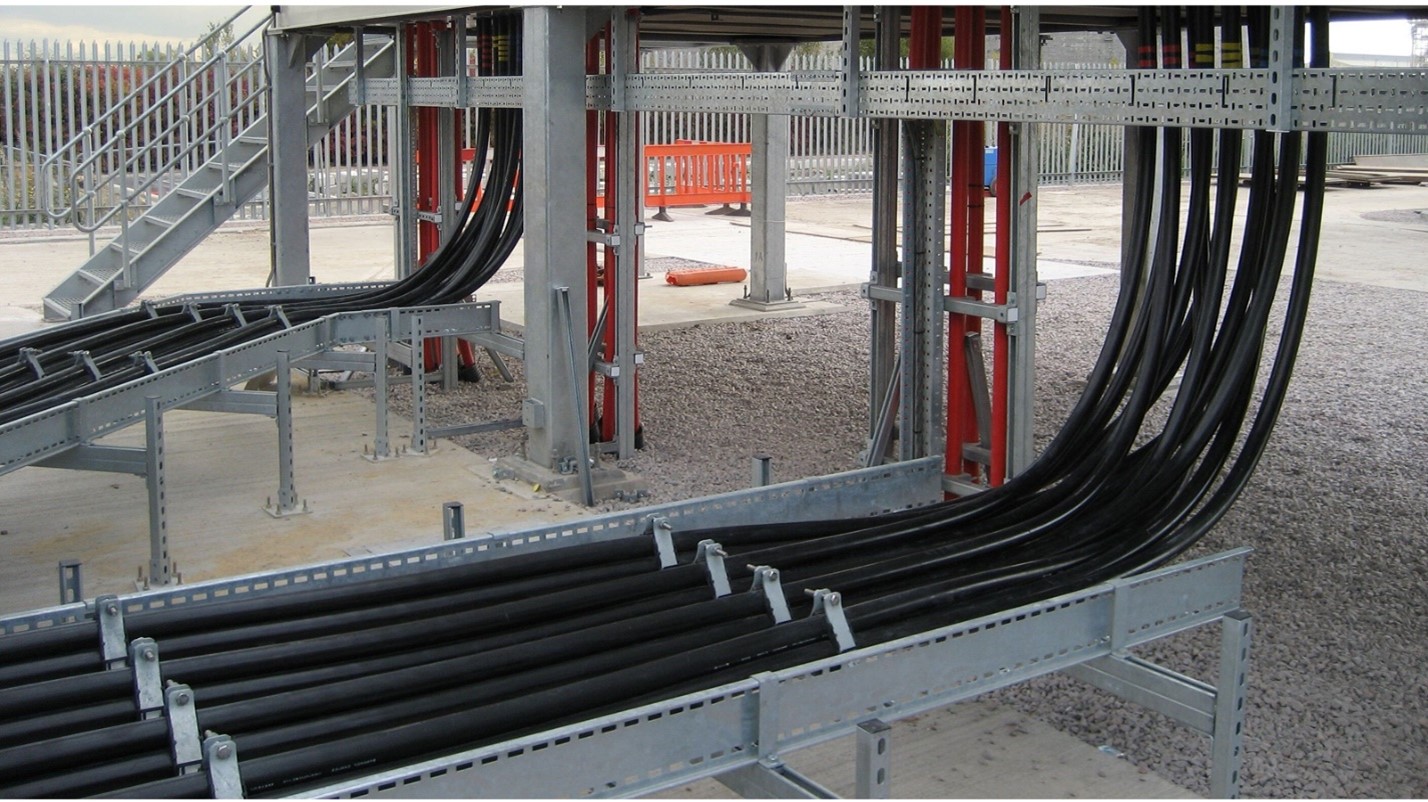

Силовой кабель предназначен для передачи электрической энергии от распределительного щита к конечным потребителям — розеткам, приборам, освещению. Его монтаж требует технической точности, знания допустимых нагрузок и соблюдения базовых требований к прокладке. Ошибки при установке могут привести к перегреву, замыканиям и пожару, поэтому каждый этап — от планирования до подключения — должен быть обоснованным и проверенным.
Типовая трасса: что будем прокладывать
Рассмотрим монтаж силового кабеля в контуре одного объекта, например, дома или технического помещения. Кабель прокладывается от вводного автомата до распределительных коробок или щитков, откуда идёт на группы потребителей. Как правило, речь идёт о кабеле сечением от 2,5 до 10 мм², в зависимости от предполагаемой нагрузки. Прокладка выполняется по стенам, потолку, в штробах или по поверхности в коробах.
Подготовка к монтажу: трассировка, выбор кабеля, допуски
Перед тем как протянуть силовой кабель по объекту, необходимо выполнить трассировку маршрута. Проектирование прокладки осуществляется с учётом:
- длины линии и допустимых потерь напряжения;
- мест размещения выключателей, розеток, распределительных коробок;
- избегания пересечений с водопроводом, газом и вентиляцией;
- минимизации количества изгибов и поворотов.
Выбор марки кабеля зависит от способа прокладки (открытая, скрытая), условия эксплуатации (температура, влажность), а также типа нагрузки. Стандартным вариантом в большинстве бытовых и офисных помещений является медный кабель с ПВХ-изоляцией и оболочкой, с классом гибкости 1 или 2.
Важно заранее определить способ монтажа — кабельная канализация, гофротруба, открытая прокладка по стене с клипсами или скрытая штроба — и подготовить необходимый крепёж и инструмент.
Штробление и прокладка в несущих стенах
Один из наиболее ответственных этапов при скрытом монтаже — штробление под силовой кабель. Работы допускается выполнять только в определённых зонах: по вертикали — от розеток и выключателей вверх до потолка, по горизонтали — строго под потолком или на уровне 20–30 см от пола. Диагональные штробы и произвольные маршруты категорически не допускаются, так как нарушают прочность стены и усложняют дальнейшее обслуживание.
В несущих стенах допустимая глубина штробы не должна превышать трети толщины стены. В кирпичной кладке допускается штробление на глубину до 2 см, в бетоне — не более 1,5 см, если нет проектных допусков. Газобетон штробится с особой осторожностью — предпочтительнее использовать накладной способ монтажа.
Перед тем как проложить силовой кабель в штробе, следует очистить канал от пыли, обработать грунтовкой и использовать быстротвердеющий раствор для фиксации. При горизонтальной прокладке лучше использовать клипсы или пластиковые держатели с дюбелями, которые фиксируют кабель до замоноличивания. Это особенно важно, если кабель многожильный или с большим сечением, где есть риск выпучивания при изгибе.
Подробности по соединениям силового кабеля
Монтаж прокладки кабеля силового не ограничивается только его укладкой. Не менее важно обеспечить корректные соединения между участками кабеля, распределительными коробками и конечной нагрузкой. Ошибки на этом этапе критичны: перегрев, искрение и выход из строя соединения чаще всего происходят именно в местах контакта.
Допустимые варианты соединения включают:
- Зажимные клеммники (винтовые, пружинные) — применяются при стабильных нагрузках и в условиях доступа к коробке;
- Пайка — обеспечивает надёжный контакт, но требует соблюдения технологии и термоусадки;
- Обжим гильзами — особенно эффективен для многожильных проводников при переходе на автоматы.
Скрутки без обжима или пайки запрещены. Даже в бытовых условиях они теряют контакт от нагрева и вибрации, что приводит к точечному перегреву. При работе с кабелями большого сечения (6 мм² и выше) целесообразно использовать болтовые или винтовые соединения с термоусадочной изоляцией.
Ещё одна критическая точка — подключение в щите. Здесь важно не только качественно затянуть провод в автомат, но и предусмотреть компенсацию температурного расширения, особенно если кабель прокладывается от внешней стены или подвержен температурным перепадам.
Инструменты и материалы для монтажа
Чтобы монтаж силового кабеля прошёл без срывов, следует заранее подготовить комплект инструментов и расходных материалов. Основной набор включает:
- измерительный инструмент: рулетка, лазерный уровень, маркер;
- инструмент для зачистки: нож электрика, стриппер, бокорезы;
- обжимной инструмент: пресс-клещи для наконечников или гильз;
- бур и перфоратор — для креплений и штробления;
- крепёж: клипсы, дюбели, пластиковые скобы;
- термоусадочная трубка, изолента, пластиковые коробки и вводы.
Дополнительно может потребоваться протяжка, особенно если предстоит проложить кабель в трубе или в конструкции с изгибами. При работе с многожильными кабелями обязательна установка наконечников под винтовые клеммы, иначе при затяжке нарушается контакт и проводник повреждается.
Как протянуть силовой кабель через перегородку или в трубе
При прокладке кабеля через бетонные стены или перегородки необходимо использовать пластиковую или металлическую втулку. В трубах — прокладка осуществляется с помощью протяжки, особенно если труба имеет изгибы или значительную длину. При прокладке кабеля в ПНД-трубе с гофрой важно избегать резких поворотов и использовать смазку или тальк для уменьшения трения.
Если линия длинная (более 15 метров) или содержит повороты, рекомендовано протягивать кабель вдвоём: один подаёт кабель, второй направляет и контролирует натяжение. Любое усилие, при котором ощущается сопротивление, повод остановиться и проверить участок.
Как выбрать маршрут прокладки: типовые схемы и логика трассы
До того как приступить к штроблению или прокладке кабеля, важно чётко определить маршрут. Ошибки на этом этапе не только усложняют монтаж, но и создают потенциальные зоны риска в будущем. При разработке трассы учитываются не только технические ограничения, но и перспективы доработки, сервисного доступа, а также минимизация общей длины линии.
Внутри помещения кабельные линии силовых групп должны проходить строго вертикально или горизонтально. На практике это означает: от распределительного щита кабель опускается вертикально вниз или уходит горизонтально вдоль потолка, затем поворачивает под прямым углом и спускается к точкам потребления. Диагональные маршруты исключаются — их невозможно точно отследить в будущем, они опасны при сверлении и снижают удобство обслуживания.
Для розеточных групп и освещения чаще всего кабель прокладывают вдоль потолка и опускают в монтажных коробах или штробах. Если объект небольшой — используют распределительные коробки, расположенные под потолком, если крупный — монтируют подгруппы с УЗО или автоматами.
Прокладка кабеля в потолке и полу: особенности и ошибки
Если силовой кабель прокладывается в полу, речь, как правило, идёт о заложении его в бетонную стяжку. Здесь критически важно:
- использовать кабель в гофре или трубе;
- не располагать кабель ближе 3 см к поверхности;
- предусмотреть температурные компенсационные петли.
При монтаже в подшивном потолке кабель укладывается либо по несущему перекрытию, либо крепится к монтажному профилю. Важно исключить соприкосновение с утеплителем. Если кабель пересекает профили или элементы каркаса, необходимо обязательно устанавливать втулки или обрезиненные кольца — отсутствие такой защиты может привести к повреждению изоляции от вибраций или острых кромок металла, что в перспективе чревато коротким замыканием. устанавливаются втулки или обрезиненные кольца.
Под категорическим запретом — прокладка кабеля поверх «тёплого пола»: это приводит к перегреву кабеля, нарушению температурного режима как кабельной линии, так и самой системы обогрева, а также может привести к срабатыванию защитных устройств или выходу из строя обоих контуров.
Ремонт и доработка существующей прокладки
Не всегда установка силового кабеля ведётся с нуля. В ряде случаев требуется доработка уже существующей проводки. Первое — необходимо определить точный маршрут кабеля. Это можно сделать с помощью трассоискателя или по внешним признакам.
Подключаться к существующей линии можно только при наличии резерва по сечению. Если в старой линии обнаружен перегрев или нестабильная работа — это может быть замечено по оплавленной изоляции, запаху гари, потемневшим участкам на стенах или нестабильной работе автомата. Для точной диагностики используется тепловизор или пирометр, особенно в распределительных коробках и щитах — её нужно заменить. При ремонте допускается замена участка кабеля с помощью муфт или клеммников при условии доступности соединения.
Врезка в кабель допускается в случае добавления распределительной коробки. Соединение выполняется строго в монтажной коробке с клеммами.
Частые ошибки при прокладке силового кабеля
- использование сечения «на глаз»;
- прокладка с чрезмерными изгибами;
- отсутствие втулок при проходе через перегородки;
- объединение разных типов кабелей в одну линию.
Ответы на популярные вопросы
Какой кабель лучше использовать для внутренней прокладки?
Медный, с ПВХ-изоляцией и оболочкой, на напряжение 660 В.
Можно ли класть кабель рядом с слаботочкой?
Нет, линии должны идти раздельно.
Нужно ли использовать гофру?
Обязательно при прокладке в перекрытиях.
Как определить, что кабель перегревается?
Запах, локальный нагрев, срабатывание автомата.
Заключение
Монтаж силового кабеля — это комплексная инженерная задача. Каждый этап — от выбора маршрута и способа укладки до соединений и подключения — требует точности. Ошибка может привести к перегреву, отключению автомата и даже пожару. Грамотная установка силового кабеля обеспечивает надёжность на десятилетия.
