В статье рассмотрены основные положения, стандарты маркировки заземляющих проводов и практические способы их идентификации, характерные ошибки, рекомендации.
Назначение и функции заземляющего проводника
В бытовых и промышленных сетях какой провод идёт на заземление, зависит от схемы, но чаще всего это провод с жёлто-зелёной изоляцией. Он подключается к корпусу устройства и соединяется с шиной заземления в распределительном щите или на вводе.

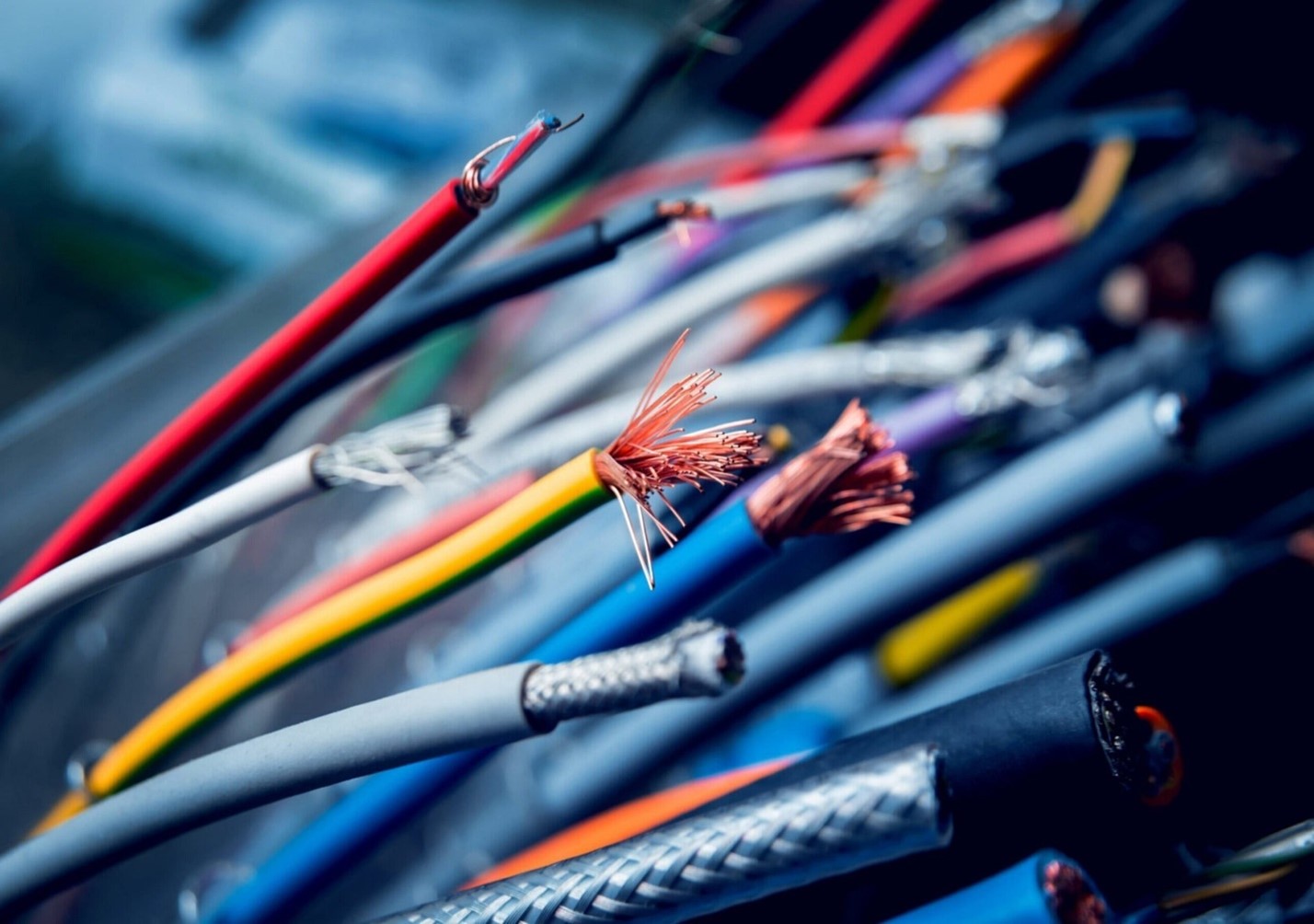

Какого цвета бывает провод заземления
Согласно ГОСТ Р 50462 и ПУЭ (п. 1.1.29), заземляющий провод должен иметь жёлто-зелёную изоляцию. Это общепринятое международное правило, также зафиксированное в стандартах IEC 60446.
Какого цвета провод заземления в трёхжильном кабеле
Обычно применяется жёлто-зелёный — защитный провод заземления (PE).
Какого цвета бывают нулевой и фазовый проводник: стандарты и допустимые комбинации
Цвет проводов в электропроводке регламентирован нормативами (ГОСТ, ПУЭ, IEC) для визуального различения фаз, нейтрали и заземления. Наиболее распространённые цвета:
- Синий или голубой — нулевой (нейтральный) проводник (N).
- Коричневый, чёрный, белый, серый, красный — фазные проводники (L1, L2, L3).
В многожильных кабелях могут использоваться повторяющиеся цвета, особенно если число жил превышает 5. В таких случаях каждая жила должна быть дополнительно обозначена (кольцевыми метками, термоусадкой и др.).
Какие существуют нестандартные варианты маркировки проводников
В ряде случаев электрики сталкиваются с кабелями:
- с одноцветной изоляцией всех жил (например, полностью белыми);
- с отсутствием маркировки у китайской продукции;
- с маркировкой цифрами (1, 2, 3) вместо цветов;
- с надписями «L», «N», «PE» на изоляции вместо цветовой индикации.
Если провод невозможно определить по изоляции, необходимо применять альтернативные способы проверки.
Какой провод заземления в розетке и щите
В современных розетках с заземлением (тип F или E+F), контакт «земли» находится на корпусе (боковые лепестки или верхняя клемма). По стандарту это жёлто-зелёный проводник.
В распределительных щитах заземляющий провод подключается к шине PE, которая имеет механический контакт с корпусом. Иногда возникает вопрос: как узнать, какой провод заземления, если он не промаркирован. В этом случае поможет мультиметр — при отсутствии напряжения и наличии связи с контуром корпуса речь идёт о заземлении.
Какие разновидности электросетей бывают и какие кабели в них используются
Тип электрической сети влияет на выбор кабеля, цвет проводников и схему заземления. Основные типы:
- TN-C — совмещённый нулевой и защитный проводник (PEN). Применяется в старом жилом фонде, не рекомендуется к использованию в новых проектах.
- TN-S — раздельные ноль и земля. Требует минимум трёх жил: фаза, ноль, земля. Оптимален для жилых и общественных зданий.
- TN-C-S — комбинированная система с повторным заземлением. Распространена в частном секторе.
- TT — отдельный контур заземления для потребителя. Применяется при нестабильном общем заземлении.
- IT — изолированная от земли нейтраль. Используется в медицинских учреждениях, военных объектах.
Кабели с тремя и более жилами, включая заземление, применяются во всех сетях, кроме TN-C. При выборе важно учитывать схему: какой провод идёт на заземление, какой — на нейтраль, и какие цвета использованы производителем.
Почему нельзя путать «ноль» и «землю»
Ошибка в подключении — например, если фазу или ноль подключают на заземляющую клемму — может привести к следующим последствиям:
- Реальное напряжение на корпусе бытовых приборов;
- Отказ защитных устройств (автомат, УЗО);
- Повышенный риск поражения током при обрыве PEN-проводника;
- Нарушение ПУЭ и уголовная ответственность при причинении вреда.
Важно понимать, какой провод выполняет заземление, а какой — нейтраль, особенно при работе в системах TN-C и TN-C-S, где объединение PE и N допустимо только в строго ограниченных точках.
Цветовая маркировка кабелей разных производителей
На практике электромонтажники сталкиваются с ситуацией, когда:
- все провода в кабеле одного цвета (например, чёрного или белого);
- отсутствует однозначная маркировка (встречается в дешёвых или импортных кабелях);
- производитель применяет альтернативные обозначения (например, надписи на оболочке).
В таких случаях следует:
- Проверить документацию (этикетку на бухте или паспорт изделия);
- Прозвонить провода мультиметром;
- Пометить жилы вручную.
Как правильно маркировать провода вручную
- Используйте термоусадочные трубки зелёного, синего и коричневого цвета.
- При их отсутствии примените маркировочную ленту, пластиковые бирки или перманентный маркер.
- Установите пометки на обоих концах кабеля.
- Не используйте одинаковый цвет более чем для одной функции.
Такой подход соответствует требованиям ПУЭ и ГОСТ.
Практические методы определения: какой провод заземления
- На мультиметре включите режим прозвонки.
- Один щуп подключите к известному заземляющему элементу (например, корпусу щита).
- Вторым — поочерёдно к жилам. Контакт с контуром укажет на заземление.
Индикаторная отвёртка покажет фазу. Остальные две жилы сравните — та, что показывает 0 В по отношению к корпусу — заземление.
Монтаж и проверка заземления: практические советы
- Используйте провода с сечением не менее 1,5 мм² для бытовых нужд.
- Убедитесь, что клеммы заземления надёжно прижаты и нет следов окисления.
- Периодически проверяйте сопротивление между шиной PE и заземляющим электродом — особенно в частных домах.
- При необходимости — выполните прозвонку. Это помогает определиться, если маркировка стерта.
Законодательные и технические требования
ПУЭ, ГОСТ Р 50571 и ПТЭЭП обязывают:
- Применять цветовую идентификацию;
- Обеспечивать наличие заземляющего проводника во всех новых установках;
- Исключать совмещение нулевого и защитного проводника, кроме TN-C систем.
Заключение
Знать, какой цвет провода заземления, как отличить его в кабеле и как проверить безопасность — обязанность не только профессионального электрика, но и любого, кто выполняет базовые электромонтажные работы.
Если вы не уверены, как определить провод — проконсультируйтесь с квалифицированным специалистом или используйте продукцию, где цветовая маркировка и документация соответствуют действующим стандартам.
