Как выбрать задвижку для трубопроводов

Выбор задвижки влияет на стабильность работы трубопровода. Неверно подобранная арматура вызывает утечки, падение давления и ускоренный износ узлов. При проектировании водоснабжения, теплосетей, промышленных линий, нефтегазовых и энергетических систем важно учитывать рабочую среду, давление, температуру и требования ГОСТ.

Закупщику или инженеру нужно сопоставить параметры трубопровода с типом конструкции, материалом корпуса и способом присоединения. В статье рассмотрены основные виды задвижек, их применение и рекомендации по подбору, а также перечень данных, которые стоит подготовить перед запросом прайса в «ВШ РемСтройСнаб».

Основные виды задвижек и где они используются

1. Клиновые стальные задвижки

Применяются в системах водоснабжения, теплосетях, на промышленных и энергетических объектах. Конструкция клина обеспечивает плотное перекрытие потока при переменном давлении.

• Диапазон DN: от 50 до 1200 мм
• Давление: PN 10–40
• Материалы: сталь 20, 25Л, 09Г2С
• Нормативы: ГОСТ 5762, ГОСТ 9544 (класс герметичности), ГОСТ 12815 / 33259 (фланцы)

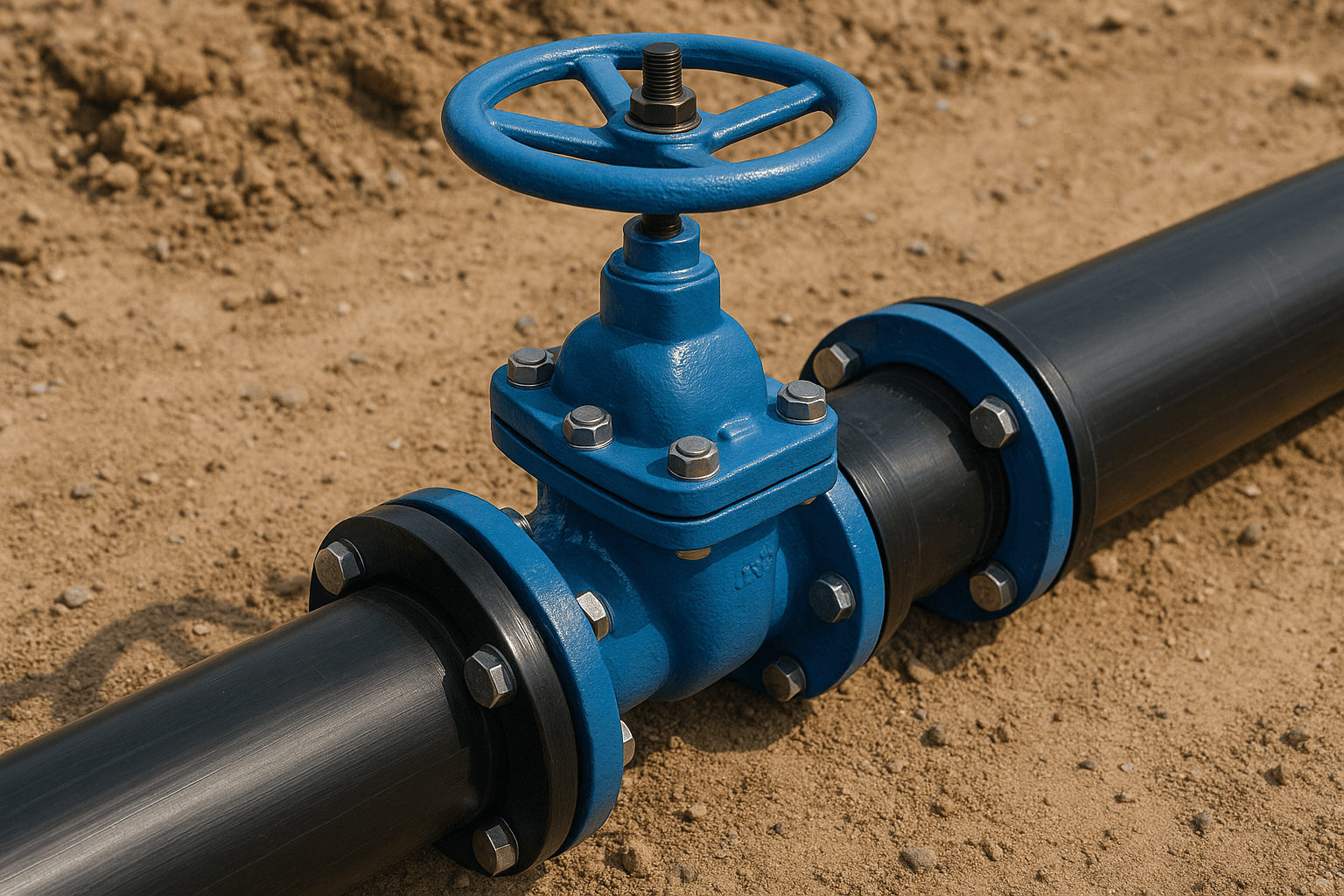

2. Клиновые чугунные задвижки

Используются в сетях водоснабжения, канализации и общестроительных системах без высоких температур.

• Материал корпуса: ВЧ50, СЧ20
• Присоединение: фланцевое
• Диапазон DN: 50–400 мм
• Рабочая среда: вода, слабые растворы
• ГОСТ 6258, ГОСТ 33259

3. Шиберные (ножевые) задвижки

Подходят для сред с примесями: сточные воды, шламы, пульпы, вязкие продукты. Лезвие-шибер разрезает включения и обеспечивает проход.

• DN: 50–600 мм
• PN: 6–10
• Материал корпуса: нержавеющая сталь или углеродистая сталь
• Устанавливаются в пищевой, химической, целлюлозно-бумажной промышленности
• Норматив: ТУ производителя (ГОСТ для ножевых не унифицирован)

4. Параллельные задвижки

Используются на магистральных трубопроводах, где требуется стабильное открытие/закрытие при высоком давлении.

• DN: 100–1400 мм
• Среда: вода, нефть, газ
• Преимущество: низкое сопротивление потоку, отсутствие клинового заклинивания
• ГОСТ 9699

5. Фланцевые и муфтовые задвижки (по типу присоединения)

Фланцевые — основное решение для промышленных сетей; соответствуют ГОСТ 12815 / 33259

Муфтовые — применяются на трубах малого диаметра, в локальных системах водоснабжения и отопления

Материалы: сталь, чугун, нержавеющая сталь

Что доступно в ассортименте “ВШ РемСтройСнаб”

В категории трубопроводной арматуры представлены:

• клиновые стальные и чугунные задвижки;
• шиберные;
• муфтовые и фланцевые варианты;
• типовые DN 50–400 мм (DN > 400 уточняются у менеджера);
• PN 10–25;
• исполнение по ГОСТ 5762, ГОСТ 6258, ГОСТ 12815, ГОСТ 33259.

Практические рекомендации по выбору задвижки

1. Определите рабочую среду

Характеристики среды задают материал корпуса и тип конструкции.

• Вода, тепловые сети — подходят клиновые чугунные или стальные задвижки.
• Пар, нефтепродукты, газ — только стальные исполнения.
• Среды с примесями — шиберные.
• Агрессивные растворы — нержавеющая сталь или специальное покрытие (уточняется у менеджера).

2. Проверьте параметры трубопровода (DN и PN)

Выбор DN должен соответствовать диаметру трубы. PN подбирают с запасом к рабочему давлению, учитывая пуски, гидроудары и сезонные перепады.

Типовой диапазон:

• DN 50–400 мм
• PN 10, 16, 25

3. Определите нужный тип присоединения

• Фланцевое — основной вариант для промышленных систем, соответствует ГОСТ 12815 / 33259.
• Муфтовое — для сетей малого диаметра.
• Межфланцевое — применяется для ножевых задвижек.

4. Учитывайте материал корпуса и затвора

• Чугун (СЧ20, ВЧ50) — для водоснабжения, теплосетей.
• Сталь 20, 25Л, 09Г2С — для высоких температур, давления и сложных сред.
• Нержавеющая сталь — для пищевых, химических, агрессивных сред.

Важно проверить соответствие материала действующим ГОСТ.

5. Проверьте температуру рабочей среды

Температура определяет выбор покрытия, прокладок и уплотнений.

• Чугунные модели — обычно до +120…+200 °C
• Стальные — до +425 °C (зависит от исполнения и материала)

6. Оцените требования монтажа

• Необходимо обеспечить прямолинейность участка перед и после задвижки.
• Важно выдерживать параллельность фланцев.
• Ножевые задвижки требуют доступа к корпусу для обслуживания.

7.  Проверяйте класс герметичности по ГОСТ 9544

Для систем с водой и теплом — класс “A”.

Для нефтепродуктов и газа — класс “A” или “B” в зависимости от проекта.

Что указать при запросе прайса или подборе задвижки

Чтобы подобрать подходящую арматуру и избежать несоответствия параметрам трубопровода, стоит заранее подготовить базовые данные. Это ускорит расчёт и снизит риск ошибки при закупке.

1. Диаметр трубопровода (DN). Указывается по фактическому диаметру трубы или проектной документации. Пример: DN 100, DN 200.
2. Рабочее давление (PN). В заявке фиксируют номинальное давление и особенности эксплуатации. Пример: PN 16; есть гидроудары при пуске.
3. Температура среды. Необходима для выбора материала корпуса, прокладок и уплотнений. Пример: +90 °C (теплосеть), +350 °C (пар), 0…+20 °C (холодная вода).
4. Тип рабочей среды: холодная/горячая вода, пар, нефтепродукты, сточные воды, агрессивные растворы, среды с механическими примесями, для нестандартных сред уточняется химический состав.
5. Тип присоединения: фланцевое (ГОСТ 12815 / 33259), муфтовое, межфланцевое. В заявке желательно указать типоразмер фланца, если он уже установлен на системе.
6. Материал корпуса и затвора. Если в проекте прописано исполнение — указать напрямую. Пример: сталь 20, 09Г2С, чугун ВЧ50. Если материала нет в ТЗ — менеджер предложит варианты.
7. Объём закупки и сроки поставки. Для складских позиций возможна быстрая отгрузка. Для DN > 400 мм сроки уточняются индивидуально.
8. Дополнительные требования: класс герметичности по ГОСТ 9544, наличие защитных покрытий, требования к климатическому исполнению, монтажная зона и доступ к арматуре

Заключение

Корректный выбор задвижки снижает риск утечек, ускоренного износа и внеплановых простоев оборудования. При подборе важно учитывать параметры трубопровода, тип рабочей среды, давление, температуру и требования ГОСТ. Это позволяет обеспечить стабильную работу системы и упростить дальнейшее обслуживание.

В «ВШ РемСтройСнаб» доступна трубопроводная арматура для водоснабжения, теплосетей, промышленных и энергетических объектов. Менеджеры подберут задвижку по DN, PN, материалу корпуса и условиям эксплуатации, а также уточнят наличие на складе и сроки поставки.

Можно отправить параметры трубопровода и запросить прайс — специалисты предложат подходящее исполнение и подготовят расчёт под вашу задачу.
