Требования к кабелю для прокладки в воде

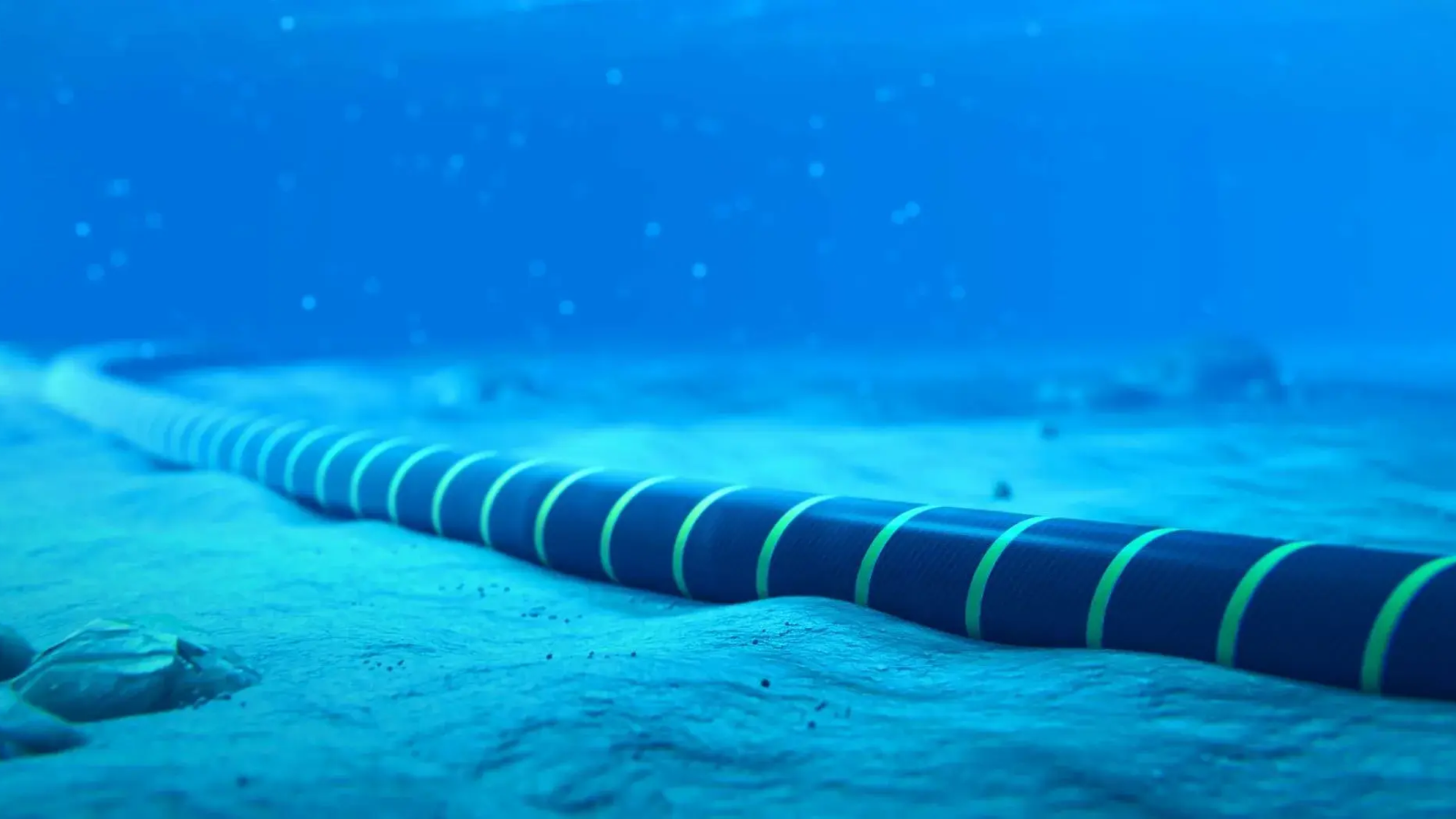

Подводная прокладка кабеля — одна из самых ресурсоёмких с точки зрения условий эксплуатации. Кабель должен выдерживать совокупность внешних воздействий: повышенную влажность, давление водяного столба, перепады температуры, химическую агрессию среды, а также механическое воздействие от подвижных грунтов, течения или донных включений.
1. Герметичность и влагозащита
Кабель должен обеспечивать полную герметичность на всём протяжении. Это исключает проникновение воды к токопроводящим жилам, как при длительном погружении, так и при резких колебаниях уровня воды. Используются влагоблокирующие изоляционные материалы и наполнители, устойчивые к капиллярному распространению влаги. Конструкция кабеля должна исключать возможность протечки даже при локальных повреждениях внешней оболочки.
2. Диапазон рабочих температур
Кабель должен функционировать в широком температурном диапазоне:
- нижний предел — не выше −40 °C (в регионах с сезонным промерзанием дна водоёмов);
- верхний предел — не ниже +70 °C при длительной номинальной нагрузке;
- кратковременный перегрев жил — до +90 °C при аварийных режимах.
Материалы изоляции и оболочки не должны терять эластичность и герметичность при отрицательных температурах. Это критично при укладке в мёрзлый грунт и в условиях сезонных температурных колебаний.
3. Стойкость к механическим повреждениям
При укладке на дно кабель подвергается трению, сжатию и изгибу. Поверхностные включения, такие как камни, корни или строительный мусор, создают локальные нагрузки, способные повредить оболочку. Поэтому требуется:
- наружная оболочка повышенной прочности (ПВХ, термопластик, сшитый полиэтилен);
- армирование — металлическое или синтетическое — при необходимости укладки в подвижных или твёрдых грунтах;
- контроль за минимально допустимым радиусом изгиба при прокладке.
4. Устойчивость к внешней среде
При прокладке в природных или технических водоёмах важны следующие параметры:
- стойкость к ультрафиолетовому излучению — если часть кабеля расположена вне воды;
- устойчивость к агрессивным веществам (включая минеральные соли, нефтепродукты, бытовую химию);
- биостойкость — защита от грибка, бактерий и микроорганизмов, разрушающих органическую часть изоляции.
5. Электрическая надёжность
Кабель должен выдерживать не только номинальную нагрузку, но и кратковременные перегрузки. Основные параметры:
- сопротивление изоляции — не ниже значений, указанных в технических характеристиках для конкретного типа жилы и материала оболочки;
- допустимый ток — должен соответствовать проектной мощности;
- отсутствие частичных разрядов при повышенном напряжении.
Недостаточный запас по сечению или использование неподходящей конструкции приводит к перегреву, ускоренному старению изоляции и сокращению срока службы линии.
Конструктивные особенности: оболочка, изоляция, защита
Кабель для подводной прокладки должен обладать конструкцией, обеспечивающей электрическую и механическую надёжность в условиях постоянного контакта с водой. Главные элементы — токопроводящая жила, внутренняя изоляция, защитные оболочки и, при необходимости, броня. От выбора материалов и конструктивных решений зависит работоспособность линии в течение всего срока эксплуатации.
Материалы изоляции
Основная задача изоляционного слоя — предотвратить пробой и утечку тока в водную среду. Применяются следующие типы материалов:
- Сшитый полиэтилен (XLPE) — устойчив к температуре до +90 °C, не поддерживает горение, демонстрирует высокое сопротивление изоляции и низкую диэлектрическую проницаемость. Используется в силовых кабелях среднего напряжения.
- Поливинилхлорид (ПВХ) — бюджетное решение для низковольтных линий. Подходит для укладки в пресной воде, но уступает по стойкости к агрессивным средам.
- Эластомеры и резиновые смеси — применяются в гибких кабелях и при необходимости повышенной стойкости к изгибу и механическим нагрузкам. Обеспечивают герметичность и эластичность при отрицательных температурах.
Выбор изоляции зависит от номинального напряжения, характера нагрузки и условий прокладки. Важно учитывать совместимость материалов с эксплуатационной средой — некоторые компаунды разрушаются при длительном воздействии нефтепродуктов или солёной воды.
Наружная оболочка
Внешняя оболочка защищает кабель от механических воздействий, ультрафиолета, агрессивных веществ и абразивного износа. В подводных кабелях используются:
- Термопластичные полиолефины — устойчивы к воздействию воды и не подвержены растрескиванию.
- Полиэтилен высокой плотности (HDPE) — отличается высокой прочностью, стойкостью к деформации и низкой водопроницаемостью.
- Специальные влагостойкие компаунды — применяются в кабелях с двойной оболочкой, где внутренняя часть блокирует проникновение влаги, а наружная служит механическим барьером.
Оболочка должна сохранять целостность в течение всего срока службы независимо от условий: воздействие ила, песка, движения грунта или давления воды не должно вызывать трещин, истирания или растрескивания.
Дополнительные защитные элементы
При повышенных требованиях к прочности конструкция дополняется следующими элементами:
- Броня — металлическая или синтетическая оплётка, защищающая от проколов, разрывов и раздавливания. Используется в кабелях, прокладываемых в скалистом или каменистом дне.
- Влагоблокирующие ленты и наполнители — предотвращают распространение влаги по кабелю при локальном повреждении оболочки.
- Сепарационные слои и экраны — обеспечивают электромагнитную совместимость и дополнительную термостойкость конструкции.
При выборе конструкции необходимо учитывать условия укладки: свободное положение в воде, засыпка грунтом, прокладка в защитной трубе или кабельной гофре. Каждое условие требует определённого уровня защиты от внешних воздействий.
Практические параметры выбора
Выбор кабеля для подводной прокладки основывается на расчёте электрической нагрузки, характеристиках трассы и методах укладки. Ошибки на этом этапе приводят к перегреву жил, повреждению изоляции и ускоренному выходу кабеля из строя. Необходимо учитывать совокупность параметров, включая длину линии, среду эксплуатации, сечение жил, допустимый ток, тип оболочки и монтажные ограничения.
1. Расчёт сечения и токовой нагрузки
Сечение жилы выбирается исходя из передаваемой мощности и длины линии. Чем больше расстояние, тем выше требования к поперечному сечению — из-за потерь на сопротивление. При недооценке сечения происходит перегрев, что снижает срок службы кабеля. Используются следующие исходные данные:
- номинальный ток нагрузки;
- напряжение питания;
- длина линии;
- тип среды (вода, гофротруба, бетонная канавка);
- способ укладки (одиночная, группой, с засыпкой).
Для кабелей длиной более 50 метров рекомендуется вводить поправку на падение напряжения. Точные расчёты проводятся на этапе проектирования с использованием нормативных таблиц.
2. Метод укладки и допустимые нагрузки
Условия прокладки определяют требования к гибкости кабеля, стойкости к раздавливанию и допустимому радиусу изгиба. Основные варианты:
- по дну водоёма — требует наружной оболочки с повышенной износостойкостью и, при необходимости, бронезащиты;
- в гофрированной трубе — защищает от механических повреждений, но увеличивает тепловое сопротивление;
- в насыпи или бетонной канавке — снижает риск механического воздействия, но требует стойкости к сжатию и перегреву;
- навес над водой — применяется в исключительных случаях, требует дополнительной защиты от УФ-излучения и ветровой нагрузки.
Радиус изгиба при укладке не должен превышать значения, указанные производителем. Превышение допустимой деформации приводит к внутренним микроповреждениям изоляции и дальнейшим пробоям.
3. Параметры маркировки и паспортные данные
Перед закупкой необходимо проверять:
- маркировку на внешней оболочке: номинальное напряжение, сечение, тип материала;
- температурный диапазон эксплуатации;
- дата производства и условия хранения;
- наличие заводского паспорта с техническими характеристиками.
Также важно учитывать совместимость кабеля с остальными элементами сети — соединительными муфтами, кабельными вводами, клеммами. Несоответствие по диаметру, форме или материалу может вызвать утечку тока или перегрев в местах подключения.
Заключение
Кабель для подводной прокладки подбирается с учётом требований к влагостойкости, механической прочности, стойкости к температурным и химическим воздействиям, а также электрическим нагрузкам. Основные ошибки при выборе связаны с недооценкой условий эксплуатации, неправильно рассчитанным сечением и использованием конструкций, не предназначенных для работы в водной среде.
Для обеспечения надёжности кабельной линии необходимо учитывать способ прокладки, характеристики грунта, длину маршрута и тип окружающей среды. Конструкция кабеля должна соответствовать требованиям по герметичности, устойчивости к внешним воздействиям и долговечности. Продукция с неподтверждёнными параметрами, не имеющая паспортных данных, не может использоваться в подводных трассах, вне зависимости от заявленных характеристик.
При выборе кабеля важно опираться на технические параметры, предоставленные производителем, и условия реального применения. Это позволяет избежать сбоев, перегрева и внепланового ремонта всей системы.
