В этой статье мы подробно разберём, как правильно ставить обратный клапан, где его следует размещать, какие виды бывают и на что стоит обратить внимание при монтаже.
Обратный клапан — это арматура, которая пропускает жидкость или газ только в одном направлении. Его основная задача — предотвратить обратный ток в трубопроводной системе. От правильного выбора и установки клапана зависит стабильность работы водоснабжения, насосного оборудования, счётчиков и других элементов инженерных систем.
Назначение и функции обратного клапана
Обратный клапан выполняет одну ключевую функцию: блокирует движение среды в обратном направлении. Это защищает оборудование от перегрузок, исключает гидроудары и перетекание между контурами. Кроме того, установка клапана позволяет:
- сохранить столб воды в скважинных и насосных системах;
- исключить возврат воды через водосчётчик;
- стабилизировать давление;
- предотвратить затопление (в случае канализации).
Обратные клапаны применяются в частных и многоквартирных домах, в автономных водопроводах, на производстве и в инженерных системах зданий.
Где должен устанавливаться обратный клапан
Конкретное место установки зависит от назначения системы. Наиболее распространённые варианты:
- Перед счётчиком воды — защищает прибор учёта от обратного вращения и гидроударов. Требуется по нормативам (СП 30.13330.2020).
- После насосного оборудования — сохраняет давление в системе, предотвращает стекание воды обратно в источник.
- На стояках ГВС и ХВС — предотвращает переток воды между этажами.
- В системах отопления — ограничивает циркуляцию по ненужным веткам при наличии нескольких насосов.
- В канализации — защищает от обратного потока сточных вод при засорах или переполнении коллектора.
Установка должна быть согласована с направлением потока, указанным на корпусе устройства.

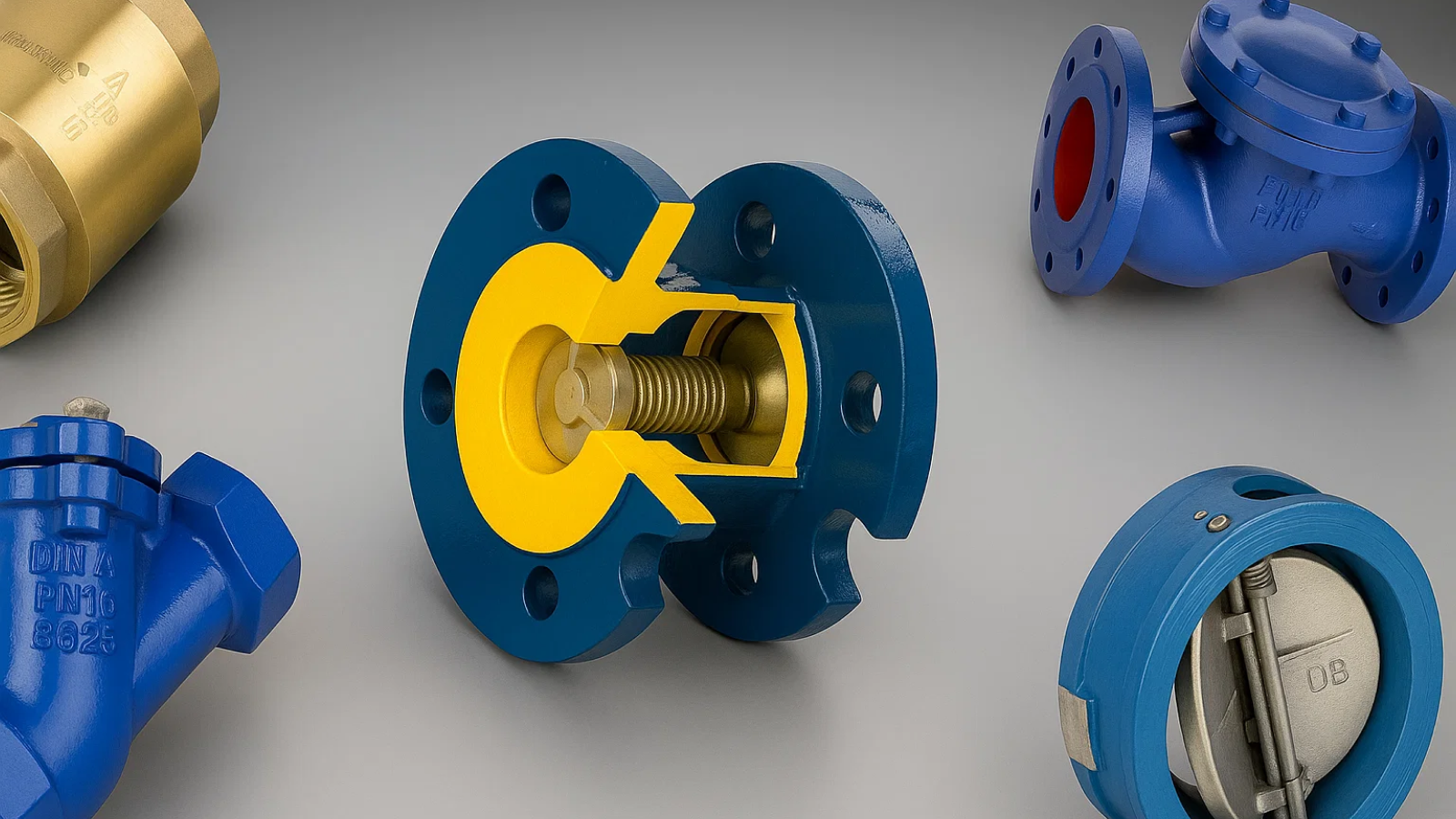

Основные типы обратных клапанов
Тип клапана подбирается в зависимости от типа среды, давления, условий монтажа и необходимого режима эксплуатации. Ниже — краткий обзор основных конструкций.
Пружинные (осевые)
Часто применяются в квартирах. Компактные, подходят для монтажа в любом положении, в том числе вертикальном. Распространены при установке перед счётчиками воды.
Поворотные
Используются в системах с большим расходом. Монтируются горизонтально. Обладают надёжной конструкцией, но требуют больше места.
Шаровые
Применяются в системах канализации. Простая конструкция, рассчитанная на работу со сточными водами. Эффективны при низком давлении и высокой загрязнённости среды.
Лепестковые и мембранные
Устанавливаются в насосных системах и автономных магистралях. Обеспечивают минимальное сопротивление потоку и надёжную герметизацию.
Как правильно установить обратный клапан
Перед установкой важно убедиться, что клапан соответствует типу системы, номинальному давлению и диаметру трубопровода. Также необходимо учитывать способ соединения — резьбовой, фланцевый или сварной.
Универсальные правила монтажа:
- Перекрыть подачу воды.
- Определить направление потока по стрелке на корпусе клапана.
- Подготовить соединения: очистить резьбу, нанести уплотнитель (ФУМ-ленту, паклю, герметик).
- Установить клапан в нужное положение.
- Опрессовать систему, проверить герметичность.
Важно: при установке клапана на горячую воду допускается только горизонтальное положение, если это указано производителем.
Установка обратного клапана на счётчик воды
Согласно действующим нормативам, установка обратного клапана на счётчик обязательна. Он предотвращает обратный ток воды и защищает прибор от повреждения.
Оптимальная последовательность монтажа:
- Подвод воды (стояк).
- Фильтр грубой очистки.
- Обратный клапан.
- Водосчётчик.
Для таких целей чаще всего применяют пружинные латунные клапаны диаметром ½ или ¾ дюйма, с внутренней или наружной резьбой. При установке важно не перекрывать корпус клапана ключом — затяжка выполняется по граням, предназначенным для монтажа.
Монтаж на стальные трубы
Если используется стальной трубопровод, клапан устанавливается на резьбовое соединение или при помощи сварки. Типовая схема выглядит так:
- Нарезается резьба на трубе или используется сгон.
- Клапан накручивается через резьбовой переходник.
- Уплотнение обеспечивается паклей с пастой или анаэробным герметиком.
- Все соединения проверяются на герметичность под давлением.
Клапан должен располагаться строго по оси трубопровода, без перекосов и напряжений на корпус.
Типовые ошибки при установке
Нарушение технологии установки обратного клапана приводит к снижению надёжности всей системы. Вот наиболее распространённые ошибки:
- Установка против направления потока (игнорирование стрелки на корпусе).
- Выбор неподходящего типа клапана (например, поворотного в вертикальной трубе).
- Отсутствие фильтра перед клапаном (грязь блокирует механизм).
- Чрезмерная затяжка соединений (трескается корпус).
- Использование клапана с неподходящим рабочим давлением.
- Установка в точке, где возникает кавитация (на входе насоса вместо выхода).
Часто задаваемые вопросы (FAQ)
Можно ли устанавливать обратный клапан вертикально?
Зависит от конструкции. Пружинные — допускают вертикальную установку, если поток направлен снизу вверх. Поворотные — только горизонтально.
Как вставить обратно клапан после демонтажа?
Необходимо очистить резьбу, заменить уплотнитель, установить клапан в том же направлении потока и проверить герметичность.
Как определить, что клапан неисправен?
Признаки: шум воды при закрытых кранах, обратный ход счётчика, снижение давления, вибрации в трубопроводе.
Нужно ли ставить клапан до фильтра или после?
Всегда после фильтра грубой очистки. Это защищает механизм клапана от загрязнений.
Сколько служит обратный клапан?
В среднем — от 5 до 10 лет, в зависимости от качества воды и условий эксплуатации.
Где приобрести качественные обратные клапаны
Выбор клапана должен основываться на типе системы, рабочем давлении и типоразмере труб. Надёжные решения предлагает компания ВШ-РемСтройСнаб — в её каталоге представлены модели для водопровода, отопления, канализации и насосных станций. Также доступны фитинги, уплотнители и комплектующие для профессионального монтажа.
Заключение
Правильно подобранный и установленный обратный клапан обеспечивает стабильную и безопасную работу инженерной системы. Перед монтажом необходимо учесть тип трубы, направление потока, условия эксплуатации и рекомендации производителя. При необходимости — обратиться к профильным специалистам или проверенным поставщикам оборудования.
