Контрольный кабель — это тип кабельной продукции, предназначенный для передачи управляющих и сигнальных команд в различных автоматизированных системах. В отличие от силовых кабелей, он не подаёт питание, а обеспечивает точную и устойчивую связь между устройствами: от датчиков и реле до шкафов автоматики и диспетчерских панелей.
Где используется контрольный кабель
Контрольные кабели находят применение в цепях управления, сигнализации и автоматики. Ими соединяют оборудование в шкафах управления, пультах, станциях мониторинга и системах сигнализации. Это незаменимый элемент в КИПиА, АСУ ТП и других инженерных системах, где важно не только подать сигнал, но и обеспечить его стабильность и помехоустойчивость.
Прокладка таких кабелей возможна как внутри помещений, так и снаружи. В зависимости от конструкции, они могут монтироваться в коробах, трубах, на эстакадах, в земле или по фасадам зданий. При этом важна защита от механических, температурных и климатических воздействий — её обеспечивают материалы оболочки и наличие брони.
Конструкция кабеля

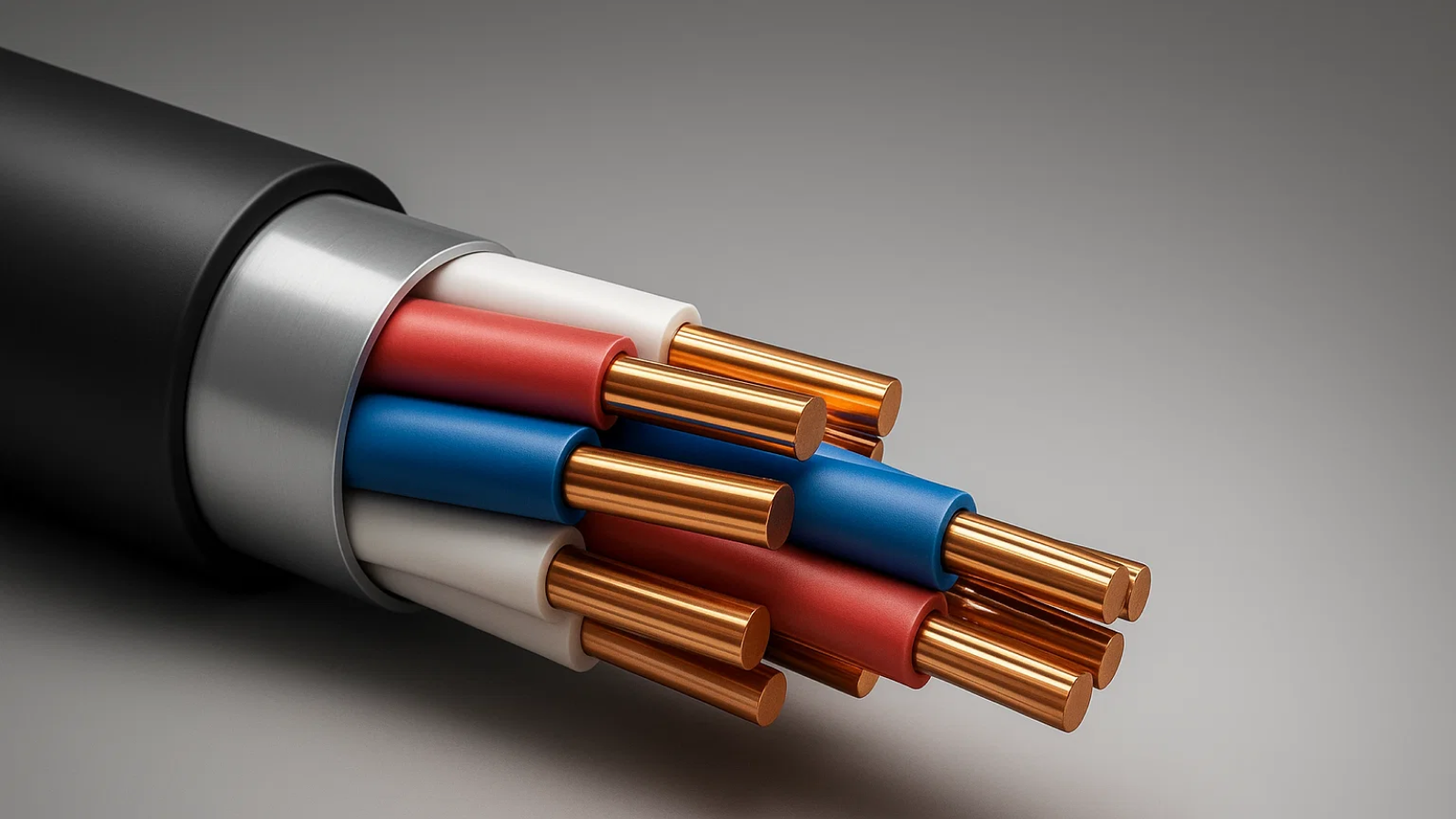

Контрольный кабель обычно состоит из нескольких жил, покрытых изоляцией. Жилы изготавливаются из меди — однопроволочные или многопроволочные, сечением от 0,75 до 2,5 мм². Каждая жила изолирована термостойким материалом: чаще всего ПВХ или полиэтиленом.
Жилы объединяются в сердечник, который может быть дополнительно заключён в поясную оболочку. Это повышает прочность и упрощает укладку. При необходимости кабель оснащается экраном, защищающим от электромагнитных помех. Для прокладки в условиях риска повреждений добавляется броня — из стальных лент или проволоки.
Снаружи вся конструкция защищается оболочкой, устойчивой к влаге, маслам, ультрафиолету и механическому износу. В зависимости от требований безопасности применяются огнестойкие или малодымные материалы.
Распространённые типы и маркировка
На практике чаще всего используются кабели с маркировкой КВВГ, КВБбШв, КВВГнг(А)-LS и их модификации.
Кабель КВВГ — это контрольный кабель с медными жилами, ПВХ-изоляцией и оболочкой, без экрана и брони. Он подходит для прокладки внутри помещений и на объектах без повышенных требований к защите.
КВБбШв — бронированный вариант, дополненный стальной защитой, предназначен для прокладки в земле или местах с возможной механической нагрузкой.
КВВГнг(А)-LS — модификация для использования в зданиях с высокими требованиями пожарной безопасности. Он не поддерживает горение и практически не выделяет дыма при нагревании.
Каждая буква в маркировке обозначает конкретную характеристику: «К» — контрольный, «В» — виниловая изоляция, «Бб» — броня из стальных лент, «Шв» — защитная оболочка, «нг(А)» — негорючее исполнение, «LS» — low smoke, пониженное дымовыделение.
Отличия от других кабелей
Контрольный кабель не следует путать с силовым или сигнальным. В отличие от силовых кабелей, он не предназначен для передачи мощности и не рассчитан на высокие токи. Основная задача — стабильная передача команд и управляющих импульсов.
От сигнальных кабелей он отличается более прочной конструкцией, большим сечением жил и возможностью работы в сложных условиях. Если сигнальный кабель применяется, например, в охранных системах или слабых линиях связи, то контрольный — в силовых цепях управления, на промышленных объектах и в тяжёлых условиях эксплуатации.
Бирки и маркировка
При монтаже обязательно проводится маркировка контрольных кабелей — как по трассе, так и внутри распределительных коробок или шкафов. Это необходимо для надёжной идентификации при вводе в эксплуатацию и обслуживании.
Используются различные формы бирок. Чаще всего это плоские пластиковые таблички с надписью, закреплённые хомутами. Внутри щитов применяют кольцевые маркеры или термоусадочные трубки с напечатанной информацией. Форма и материал маркировки зависят от условий эксплуатации — от плотности разводки до требований химической стойкости.
На многих промышленных объектах маркировка выполняется по ГОСТ 18690–82.
Нормативы и стандарты
Контрольные кабели производятся по ряду нормативных документов. Основными являются:
ГОСТ 16442–80 — регламентирует контрольные кабели с ПВХ-изоляцией.
ГОСТ 1508–78 — определяет параметры изделий с резиновой изоляцией.
ГОСТ Р 53769–2010 — применяется к кабелям с пониженным дымо- и газовыделением.
ТУ (технические условия) — регулируют выпуск специализированных или нестандартных изделий.
Дополнительно проектировщики указывают температурный диапазон работы, допустимый радиус изгиба, устойчивость к внешним воздействиям и необходимость экранирования.
Как выбрать подходящий кабель
Выбор зависит от условий, в которых будет эксплуатироваться кабель. Ниже — основные критерии, на которые стоит ориентироваться.
Условия прокладки.
Если кабель монтируется в помещении, достаточно стандартной оболочки. Для открытого воздуха, сырости или грунта потребуется устойчивость к УФ, влага и броня.
Механическая нагрузка.
При прокладке в земле, на производстве или на открытых участках желательно использовать бронированные кабели — они выдерживают давление, вибрации и изгибы.
Пожарная безопасность.
Для зданий, особенно с массовым пребыванием людей, применяются исполнения нг(А)-LS или FRLS — они не распространяют горение и не выделяют токсичный дым.
Наличие помех.
Если рядом идут силовые линии или источники электромагнитных полей, лучше выбрать экранированный кабель.
Количество жил и сечение.
Зависит от задач: чем больше управляющих цепей — тем больше жил потребуется. Сечение подбирается по нагрузке и условиям прокладки.
Если есть сомнения — лучше обратиться к специалисту, особенно если проектируется ответственная или промышленная система.
Где приобрести
Компания ВШ-РемСтройСнаб предлагает широкий ассортимент контрольных кабелей — от стандартных исполнений КВВГ и КВБбШв до негорючих, экранированных и бронированных моделей. Продукция соответствует требованиям ГОСТ и ТУ, возможна поставка как со склада, так и под заказ. Специалисты компании помогут с подбором оптимального решения под конкретные условия эксплуатации и проектные требования.
Вывод
Контрольный кабель — это важная часть любой инженерной системы. Он отвечает за точную и бесперебойную передачу управляющих сигналов, и от его качества зависит не только работоспособность оборудования, но и безопасность объекта в целом.
Грамотный подбор контрольного кабеля позволяет избежать проблем на этапе монтажа и эксплуатации, а также сократить расходы на обслуживание и ремонт. Именно поэтому стоит уделить внимание не только цене, но и соответствию характеристик реальным условиям эксплуатации.
