Гайка — резьбовой крепёжный элемент с внутренней резьбой, применяемый в паре с болтом или шпилькой для создания разъёмного соединения.
Работоспособность обеспечивается предварительным натягом в резьбовой паре и трением на опорных поверхностях. Для стабилизации давления под опорной гранью используется шайба; она снижает риск вминания мягких материалов и обеспечивает более предсказуемый коэффициент трения при затяжке.

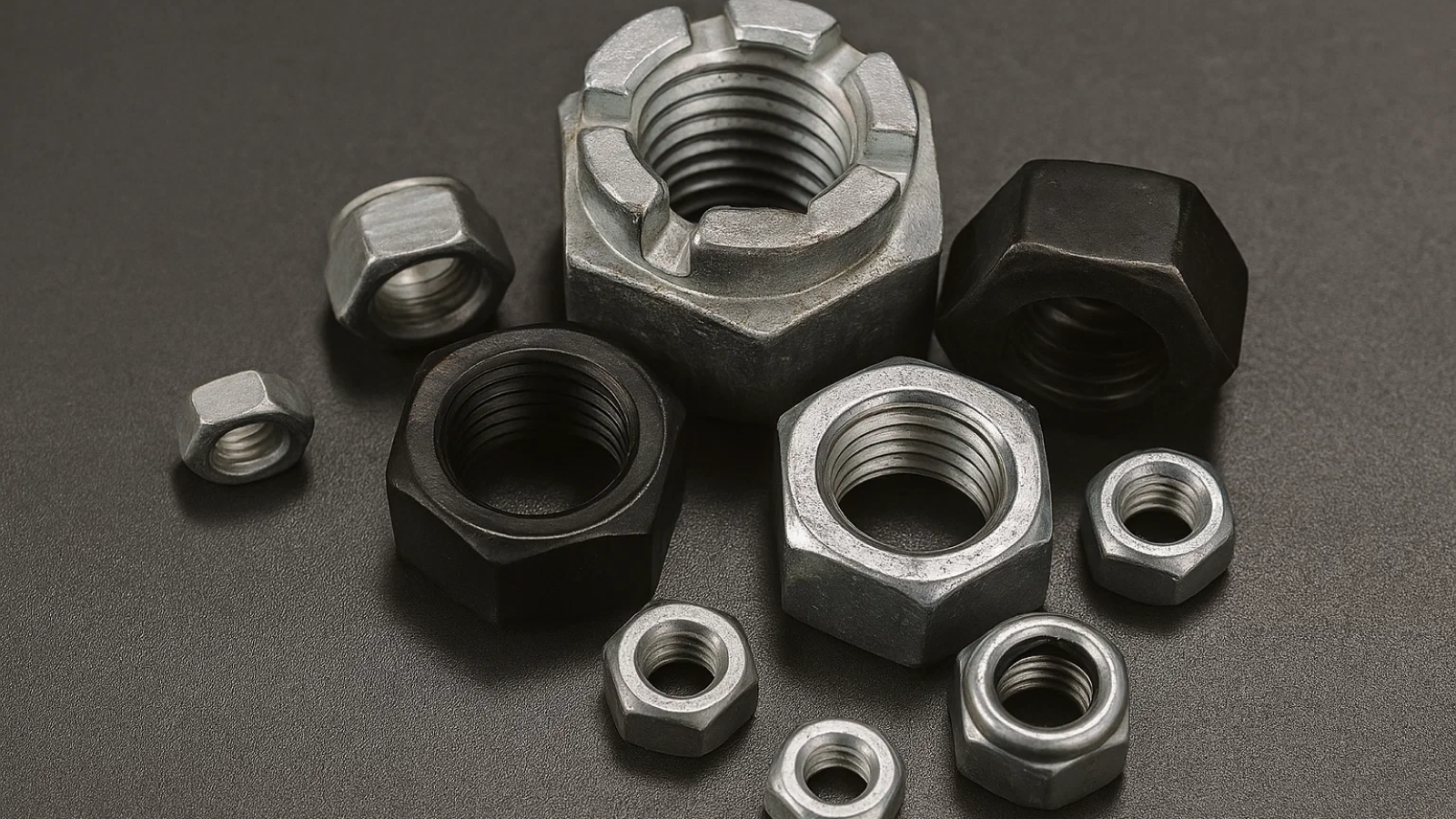

Виды гаек
В общем машиностроении преобладают шестигранные гайки общего назначения — оптимальны по захвату инструментом и устойчивости к срыву граней при соблюдении момента затяжки.
Для задач, где важно предотвратить проворот в пазах и на мягких основаниях, применяют квадратные гайки.
В валовых и тонкостенных узлах используют круглые прорезные под крючковый ключ.
Колпачковые гайки закрывают торец стержня, повышая коррозионную стойкость зоны резьбы и безопасность обслуживания.
Гайки с фланцем обеспечивают увеличенную опорную площадь без отдельной шайбы и ускоряют сборку.
В условиях вибрации применяются самоконтрящиеся исполнения — с полимерной вставкой или с контролируемой деформацией резьбы, где удержание преднатяга критично.
В ответственных соединениях используются прорезные (корончатые) гайки со шплинтом, обеспечивающим механическую фиксацию от самоотвинчивания.
По материалам распространены углеродистые и легированные стали с гальваническим цинкованием для помещений, горячее цинкование для наружной эксплуатации, а также нержавеющие стали A2 и A4 при повышенных требованиях к коррозионной стойкости.
В электротехнике востребованы латунные и алюминиевые гайки из-за проводимости и малой массы.
Нормативные документы
Шестигранные гайки общего назначения описаны ГОСТ 5915-70 (класс точности B) и ГОСТ 5927-70 (класс точности A).
Низкие шестигранные контргайки — ГОСТ 5929-70.
Гайки с фланцем — ГОСТ Р 50592-93, широко используемый как аналог DIN 6923.
Механические свойства и классы прочности регламентирует ГОСТ ISO 898-2; в практике распространены классы 8, 10 и 12 для стальных гаек.
Для сопоставления с международными позициями часто применяются DIN 934 (шестигранные) и DIN 985/982 (самоконтрящиеся).
Резьба и сопряжение
Совместимость обеспечивается совпадением диаметра и шага резьбы, а также согласованием полей допуска. Для гаек общего назначения применяется поле 6H, рассчитанное на сопряжение с болтами поля 6g. В монтажной практике важно контролировать полный захват профиля резьбы по высоте гайки; недостаточная высота приводит к локальному смятию витков и снижению несущей способности.
В качестве ориентира можно привести типичные размеры под ключ для стандартных шестигранных гаек: для М6 обычно применяется S10, для М8 — S13, для М10 — S17, для М12 — S19, для М16 — S24, для М20 — S30. Конкретные значения зависят от применяемого стандарта и исполнения, поэтому их подтверждают по спецификации.
Материалы, покрытия и коррозионная стойкость
Стальные гайки с электроцинкованием подходят для «сухих» помещений и умеренной влажности; горячее цинкование обеспечивает более толстый слой и лучше работает на улице и в контакте с влагой и реагентами.
Нержавеющие A2 и A4 выбирают, когда важна стойкость к коррозии в атмосфере, в том числе морской, а также при требованиях санитарии.
При выборе покрытия учитывают совместимость с болтом: горячее цинкование увеличивает толщину слоя и влияет на посадку резьбы, что закладывается в спецификацию заранее.
Маркировка и классы прочности
Для стальных гаек используются числовые классы прочности по ГОСТ ISO 898-2 (8, 10, 12 и др.), отражающие минимальные механические характеристики.
Для нержавеющих гаек применяются буквенно-числовые обозначения (например, A2-70, A4-80), которые не совпадают напрямую с «8/10/12».
Правило подбора простое: класс прочности гайки выбирают не ниже класса болта, чтобы исключить срыв резьбы и обеспечить требуемую несущую способность.
Критерии выбора
Исходят из резьбовых параметров, механической нагрузки и среды.
Вибронагруженные узлы комплектуют самоконтрящимися гайками или используют механическую фиксацию шплинтом/контровкой. Для наружной эксплуатации и контактирования с влагой выбирают горячее цинкование или нержавеющую сталь, для сырой химически активной среды — нержавеющие A4.
Высоту гайки согласуют с требуемой длиной зацепления, а опорную поверхность — с прочностью материала основания, чтобы исключить пластическое вминание.
Практика монтажа
Крутящий момент рассчитывают с учётом диаметра, класса прочности, состояния поверхностей и наличия смазки. Смазка снижает коэффициент трения и при неизменном моменте увеличивает натяг, поэтому режим затяжки берут из техпроцесса или спецификации.
Для ответственных соединений применяются динамометрические ключи, после затяжки выполняют контрольный доворот либо метку-индикатор на грани гайки и детали.
Повторная установка самоконтрящихся гаек с полимерной вставкой нежелательна; при заметном износе вставки такие элементы заменяют.
Как открутить слизанную гайку
Повреждение граней устраняют по нарастающей. Сначала используют шестигранную накидную головку с плотной посадкой, стараясь обеспечить максимальный контакт по граням. Если проскальзывание сохраняется, допускается установка головки на полразмера меньше с лёгкой напрессовкой — это создаёт новый контакт и повышает сдвигающее усилие.
Проникающие составы наносят с выдержкой, чтобы обеспечить капиллярное проникновение в резьбу. Локальный нагрев гайки с последующим остыванием уменьшает сопротивление за счёт различий в тепловом расширении.
При полном разрушении граней применяют гайколом, позволяющий расколоть корпус без повреждения резьбы болта; альтернативный технологичный способ — приварка «донорской» гайки большего размера и откручивание за новую опорную поверхность.
Продольный пропил выполняют аккуратно, контролируя глубину, чтобы не затронуть витки стержня. Обязательны средства защиты, исключение источников воспламенения при нагреве и экранирование смежных узлов при сварке.
Как открутить гайку, если резьба сорвана
Когда резьбовой профиль смят или срезан и гайка заклинила, сначала восстанавливают геометрию витков на доступном участке надфилем для резьбы или плашкой требуемого шага.
Далее выполняют обратный проворот с одновременной смазкой, добиваясь совпадения профилей. Если повреждение значительное и восстановление неэффективно, рационально разрушить гайку, сохранив болт или шпильку.
При повреждении самого стержня после демонтажа резьбу прогоняют по всей длине; при невозможности восстановления элемент заменяют.
В резьбовых отверстиях деталей применяются ремонтные втулки; установка выполняется по технологической карте.
Ошибки и риски
Использование двенадцатигранных головок по повреждённым граням ускоряет разрушение.
Увеличение рычага без подготовки соединения приводит к обрыву шпильки при сохранении неподвижной гайки.
Нагрев без выдержки и последующего резкого срыва малоэффективен. Самоконтрящиеся гайки с полимерной вставкой после воздействия высоких температур теряют удерживающие свойства и подлежат замене.
