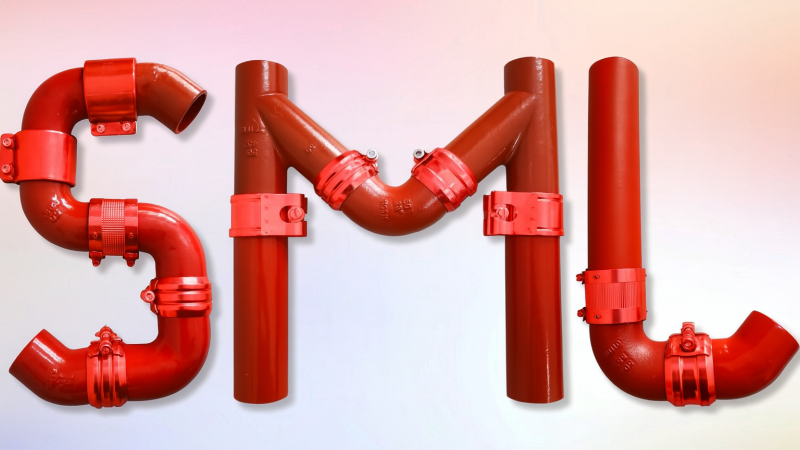

Безраструбная чугунная система SML — это современный тип трубопроводной продукции, предназначенной для внутренней и наружной безнапорной канализации. Основу системы составляют прямые трубные элементы из серого чугуна с пластинчатой графитовой структурой, соответствующие стандарту EN 877. Герметичное соединение обеспечивается с помощью металлических хомутов с резиновыми прокладками — без сварки, клея и резьбы.
Благодаря внутреннему и наружному антикоррозионному покрытию труба устойчива к агрессивным сточным средам и сохраняет герметичность даже при кратковременных воздействиях температуры до +170 °C. Система рассчитана на безнапорную эксплуатацию, где рабочее давление стремится к нулю; допускается кратковременное превышение до 0,5 бар, например, во время опрессовки. Такие трубы применяются в системах внутренней и наружной канализации в жилых, общественных и промышленных зданиях.
Виды труб в системе SML
В зависимости от условий эксплуатации изделия SML-серии делятся на несколько типов:
- Стандартные (S-класс) — для монтажа внутри помещений: на стояках, горизонтальных участках, под потолками.
- Усиленные (MLK) — подходят для наружной прокладки и для зон с повышенной влажностью или химически активными веществами.
- Огнестойкие исполнения — сохраняют герметичность при высоких температурах и подходят для применения в технических зонах и шахтах.
Несмотря на общее конструктивное сходство, различия касаются толщины стенок, массы и состава защитного слоя.
Элементы и фитинги SML-систем
Чтобы создать работоспособную трассу, помимо труб потребуется ряд дополнительных компонентов.
Наиболее востребованы:
- Хомуты — обеспечивают герметичное соединение без утраты подвижности;
- Отводы (15°, 30°, 45°, 88°) — для поворотов трассы;
- Тройники и крестовины — для организации ответвлений;
- Переходники — соединяют участки разного диаметра или разные типы труб;
- Заглушки — герметизируют тупиковые отрезки;
- Ревизии — обеспечивают доступ к трубопроводу при обслуживании;
- Опорные трубы и кольца — компенсируют вес стояка и передают нагрузку на перекрытие.
Диаметры элементов варьируются от DN 50 до DN 300, что делает систему применимой на объектах разного масштаба.
Преимущества системы
Использование безраструбных труб и комплектующих SML обеспечивает:
- Снижение уровня шума. Чугун эффективно гасит структурные колебания, что особенно важно для жилых и общественных зданий.
- Пожаробезопасность. Чугунные трубы не поддерживают горение и сохраняют форму даже при экстремальных температурах.
- Упрощённый монтаж. Сборка выполняется быстро, без специализированного оборудования — все соединения механические.
- Долговечность. Эпоксидное покрытие устойчиво к коррозии, химическим соединениям и агрессивным стокам.
- Надёжность соединений. Отсутствие раструбов и плотное обжатие торцов хомутом сводят к минимуму риск протечек.
Практические рекомендации по выбору и монтажу
Выбор компонентов следует выполнять с учётом условий эксплуатации. Для внутренних участков — стандартные трубы, для улицы или технических зон — усиленные.
Горизонтальные участки фиксируют с шагом около 0,5 м, вертикальные — каждые 2 м. Массу стояка компенсируют опорные трубы и кольца, передающие нагрузку на конструкцию здания.
Монтаж соединений требует равномерной затяжки болтов крест-накрест. Для труб диаметром DN 100 рекомендуемый момент составляет около 10 Н·м. Несоблюдение технологии может привести к перекосу, повреждению прокладки или утечке.
Типовые ошибки при монтаже SML
Даже надёжная система может дать сбой, если нарушены базовые правила установки.
Наиболее частые ошибки:
- Перетяжка хомутов, приводящая к повреждению резиновой прокладки.
- Отсутствие центровки труб, из-за чего возникает напряжение в соединении и повышенный износ.
- Повторное использование уплотнителей, что снижает герметичность.
- Нанесение смазки, не рекомендованной производителем: труба может сдвинуться под нагрузкой.
Соблюдение технического регламента монтажа существенно увеличивает срок службы системы и снижает риск протечек.
Область применения
Безраструбная чугунная продукция используется в канализационных и водоотводящих сетях жилых, административных и промышленных объектов. SML-системы особенно актуальны там, где предъявляются повышенные требования к шумопоглощению, пожаробезопасности и прочности.
Дополнительным преимуществом является возможность обслуживания без демонтажа всей линии — отдельные участки легко заменяются, а ревизии дают доступ для прочистки.
Сравнение с альтернативами
По сравнению с пластиковыми трубами: SML выигрывает в огнестойкости, прочности и шумоизоляции. При этом не требует сварки и демонстрирует стабильную геометрию в течение всего срока эксплуатации.
По сравнению со сталью: система устойчива к внутренней коррозии, монтаж проще, обслуживание — быстрее. Чугун не подвержен точечной коррозии и не требует дополнительной защиты покрытия в типичных условиях эксплуатации.
Срок службы и обслуживание
Система SML рассчитана на срок службы от 50 лет и выше при условии соблюдения монтажных рекомендаций. Обслуживание ограничивается плановыми проверками ревизий и визуальным контролем соединений.
Хомуты затягиваются с контролем усилия, и при правильной установке не требуют последующей дотяжки. Однако в ответственных зонах, особенно в стояках многоэтажных зданий, рекомендуется выполнить контроль момента затяжки после испытания системы. Это позволяет обеспечить стабильную герметичность и исключить локальные протечки в процессе эксплуатации.
FAQ: часто задаваемые вопросы
- SML трубы — что это? Это чугунные трубопроводные изделия с безраструбным соединением, используемые в безнапорных системах зданий.
- Какие бывают трубы типа SML? Различают стандартные для внутренних сетей, усиленные для наружной прокладки и огнестойкие исполнения для специальных условий.
- Можно ли использовать SML при агрессивной химии? Да, при условии применения рекомендованных типов прокладок и соблюдении стандартов по pH и температуре.
- Почему SML тише пластика? Чугун имеет большую массу и плотность, лучше гасит вибрации и не резонирует. Кроме того, жёсткая конструкция соединений исключает звуковые мостики.
- Легко ли монтировать SML в уже построенном здании? Да. Система не требует сварки и может быть собрана в ограниченном пространстве без демонтажа стен или перекрытий.
Заключение
Безраструбная система SML — это современное решение для инженерных сетей, в которых важны прочность, акустический комфорт и пожарная безопасность.
Надёжность соединений, простота сборки и высокая стойкость к агрессивным воздействиям делают её универсальной для объектов любой сложности. Ознакомиться с ассортиментом труб и фитингов можно на сайте компании «ВШ-РемСтройСнаб», где представлена сертифицированная продукция SML со склада и под заказ.
